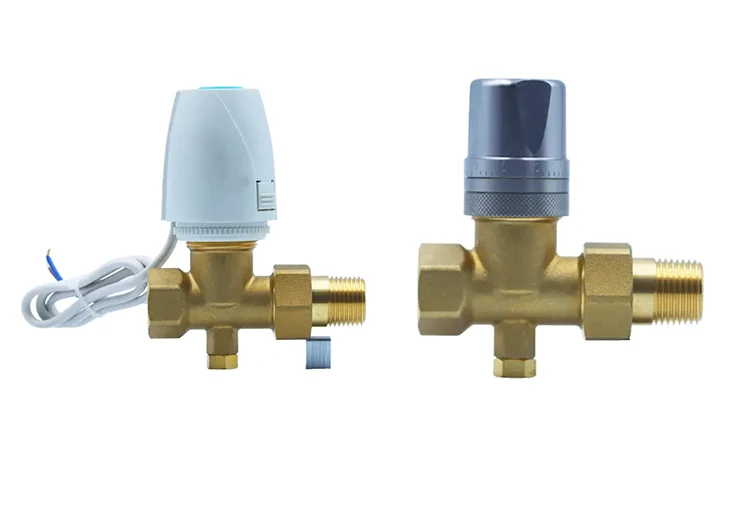

Van điều khiển lưu lượng tích hợp ống sưởi sàn này là một thiết bị cơ khí được Huitong phát triển dành riêng cho hệ thống sưởi ấm thương mại dân dụng và vừa và nhỏ. Nó được rèn từ một mảnh đồng thau HPb59 duy nhất và có lớp mạ niken chống lại cặn vôi và quá trình oxy hóa.
Nó kết hợp lõi van được thiết kế chính xác với các vạch chia tỷ lệ rõ ràng, cho phép tinh chỉnh lưu lượng nước một cách thủ công và chính xác trong các mạch riêng lẻ. Điều này cho phép cân bằng nhanh chóng nhiệt độ sưởi ấm trong nhà, giải quyết hiệu quả các vấn đề về nhiệt độ sưởi ấm không đồng đều.
Thân van chứa các miếng đệm EPDM hai lớp chịu nhiệt, đảm bảo hoạt động không bị rò rỉ dưới áp lực của chu trình nước nóng và lạnh lâu dài. Thiết kế tích hợp của nó giúp loại bỏ sự cần thiết của các bộ điều hợp bổ sung và giảm các điểm rò rỉ tiềm ẩn, trong khi kích thước nhỏ gọn của nó cho phép nó dễ dàng lắp vào các tủ đa dạng chật hẹp.
|

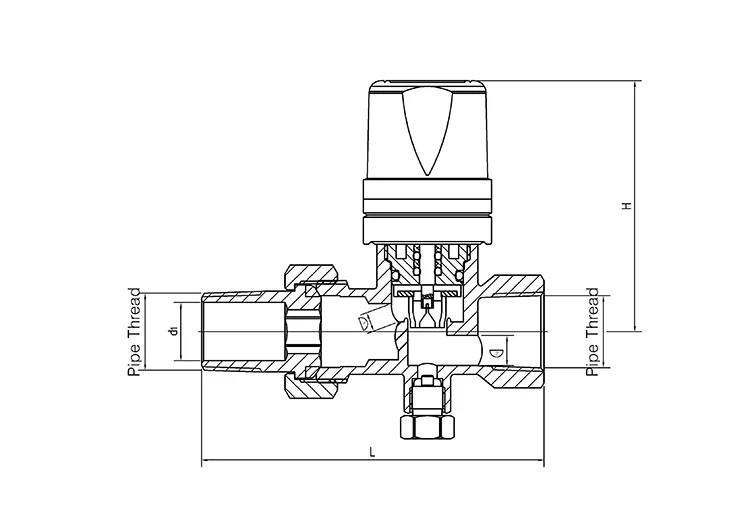

Thông số sản phẩm |
L |
H |
d1 |
∅ |
Chủ đề ống |
|
|
DN |
Kích cỡ |
|||||
|
15 |
1/2" |
88.2 |
64.7 |
15.0 |
5.0 |
7.75 |
Được hình thành thông qua quá trình rèn nóng với thành dày, vật liệu dày đặc và không có độ xốp hoặc lỗ cát. Nó có khả năng chịu áp lực ổn định, thích hợp cho việc luân chuyển nước nóng và lạnh quanh năm trong hệ thống sưởi dưới sàn và chống biến dạng hoặc nứt.
Toàn bộ thân van được mạ niken để cách ly vật liệu đế bằng đồng thau khỏi tiếp xúc trực tiếp với các khoáng chất và hơi ẩm trong nước. Điều này ngăn chặn hiệu quả sự tích tụ cặn vôi và quá trình oxy hóa/rỉ sét, kéo dài tuổi thọ của van.
Các phôi đồng thau trải qua quá trình phân tích quang phổ theo từng đợt để đảm bảo không có kim loại nặng có hại nào bị rò rỉ ra ngoài và đáp ứng các thông số kỹ thuật của vật liệu, tuân thủ các tiêu chuẩn môi trường cho hệ thống sưởi ấm dân dụng trong nhà.
Có lõi van bên trong chuyên dụng với vạch chia tỷ lệ rõ ràng. Người dùng có thể tinh chỉnh dòng nước một cách trực quan và chính xác cho từng mạch riêng lẻ; các cài đặt điều chỉnh được xác định rõ ràng và dễ vận hành, không cần thiết bị chuyên dụng để thiết lập.
Bằng cách kiểm soát độc lập tốc độ dòng chảy trong mỗi mạch sưởi ấm dưới sàn, hệ thống sẽ bù đắp cho các điện trở đường ống khác nhau. Điều này giải quyết các vấn đề như các phòng ở đầu xa của vòng lặp không nóng lên trong khi các đường ống gần nguồn quá nóng, đảm bảo nhiệt độ sưởi ấm đồng đều và ổn định trong toàn bộ ngôi nhà.
Cân bằng dòng chảy giữa các nhánh giúp loại bỏ nhiễu loạn cục bộ và lưu thông không hiệu quả. Điều này làm giảm tải cho bơm tuần hoàn và giảm thiểu nhu cầu vận hành công suất cao liên tục, giúp tiết kiệm năng lượng đáng kể trong thời gian dài.
Được trang bị hai miếng đệm EPDM (Ethylene Propylene Diene Monomer) chuyên dụng được thiết kế để sưởi ấm dưới sàn. Chúng trải qua quá trình kiểm tra độ bền theo tiêu chuẩn nhà máy đối với chu trình nhiệt và có khả năng chống cứng, co lại, nứt hoặc biến dạng, ngay cả khi tiếp xúc kéo dài với nước nóng trên 60°C.
Các vòng đệm được định vị đồng thời ở cả lõi van và ren thân van, đảm bảo lắp đặt có độ chính xác cao. Điều này duy trì độ kín khí, chống rò rỉ ngay cả dưới áp lực nước dao động do chu kỳ nhiệt gây ra, loại bỏ hiệu quả nguy cơ rò rỉ chậm tại các điểm kết nối.
Các bộ phận bịt kín riêng lẻ đã trải qua hàng chục nghìn chu kỳ lão hóa ở nhiệt độ cao và nhiệt độ thấp. Điều này đảm bảo rằng hiệu suất bịt kín không bị suy giảm trong quá trình hoạt động quanh năm, không bị gián đoạn trong các ứng dụng sưởi ấm dân dụng hoặc thương mại.

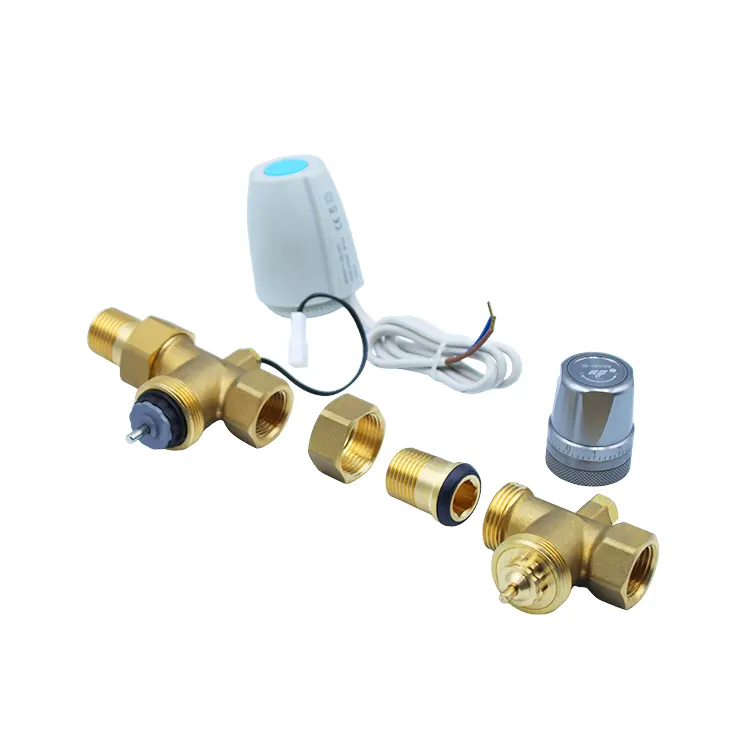

Thân van điều khiển lưu lượng tích hợp ống sưởi sàn và cơ chế điều chỉnh được hình thành như một bộ phận duy nhất, loại bỏ nhu cầu sử dụng thêm bộ điều hợp hoặc phụ kiện phân chia dòng chảy. Điều này làm giảm đáng kể số lượng điểm kết nối ren, từ đó giảm thiểu nguy cơ rò rỉ tại nguồn.
Cấu trúc nhỏ gọn, hợp lý giúp tiết kiệm không gian hạn chế trong tủ đa dạng. Nó cho phép lắp đặt dễ dàng ở những khu vực hạn chế, chẳng hạn như khoảng trống trần hẹp, trục ống thẳng đứng và tủ đa dạng dân dụng nhỏ.
Cả hai đầu của thân van đều có các thông số ren tiêu chuẩn phổ biến trong ngành sưởi ấm dưới sàn, cho phép kết nối trực tiếp với các ống góp chính thống. Nó tương thích với PEX và ống sưởi composite nhôm-nhựa, khiến nó trở thành sự thay thế trực tiếp lý tưởng cho các phụ kiện lỗi thời trong cả dự án cải tạo và lắp đặt nhà mới.
Thích hợp để sưởi ấm dưới sàn trong các căn hộ và nhà tự xây. Nó không yêu cầu hệ thống điều khiển điện tử; việc điều chỉnh dựa trên quy mô thủ công rất đơn giản và cân bằng nhiệt độ sưởi ấm trên tất cả các phòng. Kích thước nhỏ gọn của nó dễ dàng phù hợp với tủ sưởi ấm dưới sàn dân dụng tiêu chuẩn.
Lý tưởng cho các không gian thương mại có tần suất sử dụng cao và có khả năng gây tạp chất trong đường ống. Điều chỉnh thủ công cho phép cân bằng nhiệt độ trên các vùng khác nhau khi cần thiết. Cấu trúc tích hợp giúp đơn giản hóa việc cài đặt, làm cho nó phù hợp cho việc triển khai HVAC quy mô lớn, được tiêu chuẩn hóa trong các đơn vị thương mại.
Thích hợp cho hệ thống sưởi ấm dưới sàn tập trung trong các tòa nhà văn phòng thấp tầng, nơi không yêu cầu tự động hóa tòa nhà phức tạp. Nó đạt được sự cân bằng thủy lực một cách hiệu quả. Sản phẩm có đầy đủ chứng nhận nghiệm thu dự án, đáp ứng yêu cầu đấu thầu và hoàn thiện hồ sơ trong các dự án HVAC vừa và nhỏ.
Một giải pháp để thay thế các phụ kiện dòng chảy cũ, đơn giản bị rò rỉ hoặc hỏng hóc trong việc điều chỉnh dòng chảy. Nó cho phép thay thế trực tiếp bằng van lưu lượng tích hợp này mà không cần thay đổi đường ống chính nhúng, đảm bảo độ khó lắp đặt thấp và thời gian trang bị thêm ngắn đồng thời tối ưu hóa cân bằng thủy lực một cách hiệu quả về mặt chi phí.
Các phôi đồng thau trải qua quá trình phân tích quang phổ theo từng đợt về thành phần hóa học. Lõi van và gioăng EPDM chịu nhiệt độ cao trải qua các thử nghiệm riêng biệt về chu trình nhiệt, khả năng chịu áp lực nước và độ bền/lão hóa, sàng lọc các bộ phận dễ bị lão hóa sớm hoặc chịu áp suất không đủ.
Mỗi van lưu lượng tích hợp đều trải qua một loạt thử nghiệm đầy đủ: khả năng chịu áp lực nước của vỏ, phát hiện độ kín/rò rỉ dựa trên bong bóng và thử nghiệm độ bền mô phỏng bao gồm 10.000 chu kỳ đóng/mở. Các thử nghiệm này xác minh toàn diện giới hạn áp suất, độ ổn định bịt kín, độ trơn của lõi van và độ chính xác của thang điều chỉnh.
Mỗi thân van được đánh dấu bằng laser với số lô sản xuất duy nhất. Dữ liệu từ mọi giai đoạn—rèn, tạo ren, lắp ráp lõi van và kiểm tra lần cuối—được lưu trữ để đảm bảo truy xuất nguồn gốc đầy đủ. Khi vận chuyển, chúng tôi cung cấp các báo cáo phân tích quang phổ vật liệu đồng thau và chứng chỉ thủy tĩnh/độ kín khí của nhà máy, đáp ứng tất cả các yêu cầu về kiểm tra hệ thống sưởi dưới sàn nhà ở, hồ sơ hoàn thành dự án HVAC thương mại và thủ tục hải quan ở nước ngoài.
Tất cả các sản phẩm đều được nhà sản xuất bảo hành 12 tháng tiêu chuẩn, bao gồm các lỗi cố hữu về vật liệu và tay nghề, chẳng hạn như nứt thân đồng thau, rò rỉ do vấn đề lắp ráp, dính lõi van hoặc lỗi cân/mặt số.
Các kỹ thuật viên chuyên nghiệp cung cấp hướng dẫn riêng bao gồm các tiêu chuẩn lắp ráp van lưu lượng đa dạng, phương pháp điều chỉnh quay số thực tế, kiểm tra áp suất đường ống từng phần và khắc phục sự cố rò rỉ phốt, từ đó giảm thời gian làm lại trong quá trình lắp đặt và vận hành tại chỗ.
Nhóm hỗ trợ trực tuyến đa ngôn ngữ phù hợp với các múi giờ toàn cầu, đảm bảo phản hồi nhanh chóng các câu hỏi liên quan đến lựa chọn sản phẩm, theo dõi đơn đặt hàng số lượng lớn và báo cáo vấn đề sau bán hàng từ các nhà bán buôn ở nước ngoài và các nhà thầu sưởi ấm sàn vừa và nhỏ, đảm bảo liên lạc xuyên biên giới liền mạch.
Đối với các dự án mua sắm số lượng lớn khu dân cư hoặc thương mại quy mô lớn, chúng tôi cung cấp các thông số kỹ thuật ren tùy chỉnh dựa trên đường kính ống đa dạng và yêu cầu bố trí tủ. Chúng tôi cũng cung cấp nguồn cung cấp ổn định, lâu dài các bộ phận hao mòn có thể thay thế, chẳng hạn như miếng đệm OEM EPDM và lõi van điều chỉnh.
Van điều khiển lưu lượng tích hợp ống sưởi sàn: Có tính năng điều chỉnh quay số thủ công cơ học mà không cần bộ truyền động điện tử. Nó được thiết kế đặc biệt cho hệ thống sưởi dưới sàn trong nhà ở, cửa hàng vừa và nhỏ và các tòa nhà văn phòng nhỏ thiếu Hệ thống tự động hóa tòa nhà (BAS); nó được tối ưu hóa cho việc cân bằng thủy lực cơ bản với chi phí thấp hơn. Van lưu lượng điều khiển theo chương trình: Được trang bị mô-đun điều khiển điện tử động cơ bước; tương thích với tín hiệu tự động hóa tòa nhà 0-10V và Modbus; phù hợp cho các dự án HVAC thương mại có nền tảng quản lý thông minh BMS (ví dụ: trung tâm mua sắm lớn, tòa nhà văn phòng cao tầng, hệ thống sưởi trung tâm cộng đồng); hỗ trợ điều khiển luồng từ xa, dựa trên chương trình.
Van điều khiển lưu lượng tích hợp: Dựa vào việc xoay lõi van bằng tay; việc tinh chỉnh luồng cho một nhánh được thực hiện thông qua thang đo trực quan; không yêu cầu hệ thống dây điện điều khiển điện hoặc máy chủ tự động hóa liên quan; vận hành tại chỗ không yêu cầu kỹ thuật viên điều khiển điện chuyên dụng. Van lưu lượng điều khiển theo chương trình: Hỗ trợ cả điều chỉnh thủ công cục bộ và điều khiển lưu lượng tự động từ xa/theo lịch trình thông qua hệ thống tòa nhà; yêu cầu lắp đặt đường tín hiệu điều khiển điện và tích hợp với máy chủ tự động hóa; vận hành thử đòi hỏi phải có kiến thức chuyên môn về lập trình tự động hóa tòa nhà.
Van điều khiển lưu lượng tích hợp: Nhắm mục tiêu vào các dự án sưởi ấm dưới sàn quy mô vừa và nhỏ (cải tạo khu dân cư, cửa hàng nhỏ, văn phòng thấp tầng); có cấu trúc hợp lý không có bộ phận điều khiển điện; chi phí mua sắm đơn vị thấp hơn; thích hợp cho việc lắp đặt HVAC khối lượng lớn, tiết kiệm chi phí. Van lưu lượng điều khiển theo chương trình: Thích hợp cho các dự án HVAC quy mô lớn như khu phức hợp thương mại và hệ thống sưởi trung tâm cao tầng; việc bao gồm các mô-đun điều khiển điện tử và lõi van chính xác làm tăng giá thành đơn vị; phù hợp cho các dự án thương mại cao cấp có ngân sách nâng cấp tòa nhà thông minh.
Van điều khiển lưu lượng tích hợp: Không chứa linh kiện điện; chỉ có lõi van và các miếng đệm là bộ phận bị mòn; yêu cầu ít loại phụ tùng thay thế và cho phép thay thế đơn giản; bảo trì không cần thợ điện—người lắp đặt HVAC có thể xử lý việc thay thế bộ phận; chi phí bảo trì thấp. Van lưu lượng được điều khiển theo chương trình: Các bộ phận bị mòn bao gồm bộ truyền động điện tử, mô-đun truyền thông, lõi van và các miếng đệm; hỏng hóc linh kiện điện đòi hỏi phải có kỹ thuật viên chuyên ngành xử lý sự cố; liên quan đến nhiều loại phụ tùng thay thế hơn; tổng chi phí bảo trì dài hạn cao hơn.
Van điều khiển lưu lượng tích hợp: Chỉ yêu cầu kết nối ống ren; không cần không gian cho hệ thống dây điện; có thể được lắp đặt trực tiếp trong các tủ sưởi ấm dưới sàn nhỏ gọn hoặc đường ống giấu trần; không cần thêm bước cài đặt hệ thống dây điện. Van điều khiển dòng chảy theo chương trình: Ngoài việc lắp đặt đường ống, phải dành không gian để đặt dây điều khiển điện; các trục ống của phòng cơ khí và thiết bị cần có các khay cáp hỗ trợ, điều này làm tăng các bước thi công tại chỗ và thời gian lao động.
Trả lời: Các phích cắm bằng nhựa kiểu cũ và các phụ kiện đường ống đơn giản thiếu khả năng điều chỉnh dòng chảy và không thể cân bằng lưu lượng nước qua các nhánh sưởi ấm dưới sàn, dễ dẫn đến hệ thống sưởi hoặc làm mát không đều khắp nhà. Các phụ kiện dòng chảy tiêu chuẩn không có cân thiếu tài liệu tham khảo để điều chỉnh, hoàn toàn dựa vào kinh nghiệm của người lắp đặt; điều này làm cho việc vận hành trở nên khó khăn và dễ bị trôi dòng sau đó. Van điều khiển lưu lượng tích hợp ống sưởi sàn có lõi van được đánh dấu chính xác, cho phép điều chỉnh lưu lượng thủ công trực quan cho từng mạch. Cấu trúc tích hợp của nó giúp giảm số lượng điểm kết nối dễ bị rò rỉ, đạt được sự cân bằng thủy lực hiệu quả về mặt chi phí và phù hợp với nhiều dự án sưởi ấm dưới sàn quy mô vừa và nhỏ.
Trả lời: Nó sử dụng vòng đệm EPDM được thiết kế đặc biệt để sưởi ấm dưới sàn. Chúng đã vượt qua các bài kiểm tra độ bền tại nhà máy bao gồm hơn một nghìn chu kỳ nhiệt độ nóng và lạnh xen kẽ (trên 60°C). Chúng sẽ không bị cứng, co lại hay nứt khi ngâm trong nước nóng quanh năm. Bịt kín điểm kép—ở cả lõi van và ren—ngăn chặn hiệu quả sự rò rỉ chậm ở các điểm kết nối trong thời gian dài.
Trả lời: Nó sử dụng các thông số kỹ thuật ren tiêu chuẩn phổ biến cho cả thị trường HVAC trong nước và quốc tế, giúp nó tương thích với hơn 95% các thương hiệu ống sưởi dưới sàn chính thống. Nó cho phép thay thế trực tiếp trong nhiều hệ thống mới và hiện có, bao gồm nhà ở, nhà tự xây, cửa hàng và tòa nhà văn phòng nhỏ. Thông số kỹ thuật luồng tùy chỉnh có sẵn cho các dự án quy mô lớn sử dụng đa tạp không chuẩn.
Trả lời: Thân van có thiết kế nhỏ gọn, hợp lý phù hợp để lắp đặt ở cuối ống góp hoặc trên đường nhánh; chỉ có tay cầm điều chỉnh chia độ nhô ra, cho phép thân van chính được bọc hoàn toàn trong lớp cách nhiệt sưởi ấm dưới sàn. Cho dù được lắp đặt trong tủ sưởi dân dụng nhỏ gọn hay trục tiện ích hẹp có khe hở hạn chế, tốc độ dòng chảy có thể được điều chỉnh dễ dàng bằng cách xoay tay cầm bằng tay—không bị cản trở bởi tấm kim loại, đường ống hoặc vật liệu cách nhiệt—cho phép một người vận hành liền mạch.
Đ: Chắc chắn rồi. Thông số kỹ thuật ren của van tương thích với các phụ kiện được sử dụng trên các ống góp cũ. Việc trang bị thêm chỉ đơn giản yêu cầu loại bỏ các bộ phận lỗi thời hiện có và lắp đặt trực tiếp van lưu lượng tích hợp này; không cần phải cắt giảm hoặc sửa đổi các đường cung cấp chính được nhúng, điều này làm giảm đáng kể độ phức tạp của việc trang bị thêm cũng như chi phí vật liệu và nhân công.
Trả lời: Các phụ kiện kiểm soát dòng chảy đa năng là các bộ phận có mục đích chung yêu cầu bộ điều hợp bổ sung để kết nối với ống góp—chúng chiếm nhiều không gian hơn trong tủ ống góp và tạo thêm các điểm rò rỉ tiềm ẩn. Van này được thiết kế đặc biệt để lắp đặt đầu ống góp sưởi ấm dưới sàn—nó kết hợp kết nối và điều chỉnh dòng chảy trong một thân tích hợp duy nhất, không yêu cầu bộ điều hợp bổ sung và vừa khít với các tủ ống góp kín. Đây là sự lựa chọn tối ưu cho các dự án sưởi ấm sàn nhà ở và thương mại vừa và nhỏ, nơi không gian tủ bị hạn chế.
