Trong các hệ thống đường ống HVAC và hydronic hiện đại, áp lực nước không ổn định có thể ảnh hưởng đến quá trình tuần hoàn, bảo vệ thiết bị, cân bằng nhiệt và bảo trì lâu dài. Là nhà sản xuất và cung cấp chuyên nghiệp,Hồi Đồngcung cấp mộtVan điều chỉnh áp suất đường ống chất lỏngđược thiết kế để tự động ổn định áp suất hạ lưu thông qua cấu trúc cơ học tự hoạt động, không cần nguồn điện bên ngoài hoặc nguồn cung cấp không khí. Thân bằng đồng HPb59 được rèn, lớp mạ niken, hệ thống bịt kín EPDM và thiết kế áp suất có thể điều chỉnh giúp nó phù hợp cho các ứng dụng HVAC dân dụng và thương mại.
Van điều chỉnh áp suất là một bộ phận quan trọng để kiểm soát sự dao động áp suất trong hệ thống chất lỏng vòng kín. Giải pháp của Huitong kết hợp khả năng điều chỉnh tự kích hoạt thụ động với cấu trúc bằng đồng rèn chống ăn mòn, bịt kín chịu nhiệt và thiết kế lắp đặt nhỏ gọn. Van phản ứng với những thay đổi của áp suất đường ống bằng cách điều chỉnh độ mở lõi van, giúp duy trì điều kiện ổn định ở hạ lưu. Điều này làm cho nó phù hợp cho hệ thống sưởi dưới sàn, điều hòa không khí trung tâm, tuần hoàn HVAC thương mại và các dự án trang bị thêm, nơi cần quản lý áp suất đáng tin cậy.
Mục lục
- Van điều chỉnh áp suất đường ống chất lỏng là gì?
- Van điều chỉnh áp suất hoạt động như thế nào?
- Các tính năng chính để đánh giá là gì?
- Sơ lược về các tính năng điều chỉnh áp suất
- Van này thường được sử dụng ở đâu?
- Bạn nên chọn loại van phù hợp như thế nào?
- Nó có thể mang lại lợi ích hệ thống gì?
- Kiểm soát chất lượng ảnh hưởng đến độ tin cậy của van như thế nào?
- Câu hỏi thường gặp
- Phần kết luận

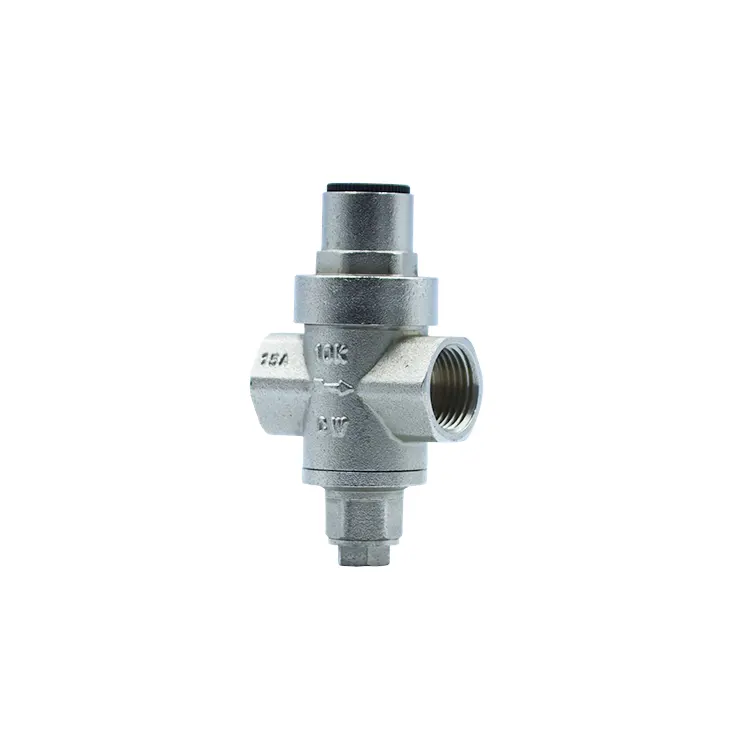

Van điều chỉnh áp suất đường ống chất lỏng là gì?
Van điều chỉnh áp suất đường ống chất lỏng được thiết kế để kiểm soát và ổn định áp suất chất lỏng trong mạng lưới đường ống. Thay vì cho phép các biến đổi áp suất truyền trực tiếp đến thiết bị hạ lưu, van sẽ điều chỉnh độ mở bên trong của nó theo những thay đổi của áp suất trung bình.
Trong các ứng dụng HVAC, chức năng này đặc biệt hữu ích vì máy bơm, ống góp, mạch sưởi, mạch làm mát và đường ống nhánh có thể gặp phải nhu cầu dòng chảy thay đổi. Áp suất quá mức hoặc không ổn định có thể góp phần làm lưu thông không đều, ứng suất thành phần, tiếng ồn hoặc phân bổ nhiệt không nhất quán.
Thiết kế của Huitong sử dụng thân đồng thau HPb59 được rèn nguyên khối với bề mặt mạ niken. Theo thông tin sản phẩm của nhà sản xuất, van sử dụng môi trường đường ống riêng làm lực vận hành, loại bỏ nhu cầu đi dây, thiết bị khí nén bên ngoài hoặc nguồn điện bổ sung.
Van điều chỉnh áp suất hoạt động như thế nào?
Nguyên lý hoạt động dựa trên sự điều chỉnh áp suất cơ học thụ động. Khi áp suất đường ống thay đổi, cơ cấu điều chỉnh bên trong sẽ phản ứng bằng cách thay đổi độ mở lõi van. Điều này làm thay đổi dòng chảy và giúp ổn định áp suất được cung cấp ở hạ lưu.
Cách tiếp cận tự kích hoạt này rất hữu ích trong các hệ thống mà việc điều khiển điện liên tục là không cần thiết hoặc không mong muốn. Nó cũng làm giảm sự phụ thuộc vào sự can thiệp thủ công vì van có thể tự động phản ứng với sự thay đổi áp suất.
Ba chức năng vận hành chính
- Cảm biến áp suất:Cơ chế phản ứng với các điều kiện áp suất trong đường ống.
- Điều chỉnh tự động:Lõi van thay đổi độ mở để chống lại sự thay đổi áp suất.
- Ổn định hạ lưu:Dòng chảy được kiểm soát giúp duy trì điều kiện hoạt động ổn định hơn.
Đối với hệ thống HVAC hydronic, áp suất ổn định cũng có thể góp phần lưu thông cân bằng hơn giữa các nhánh khác nhau, giúp giảm chênh lệch nhiệt độ do phân phối dòng chảy không đồng đều.
Các tính năng chính để đánh giá là gì?
Thân van bằng đồng thau HPb59 rèn
Thân van được sản xuất từ đồng thau HPb59 được rèn nguyên khối, dày. Rèn cung cấp một cấu trúc cơ thể dày đặc và đồng nhất phù hợp cho các ứng dụng liên quan đến biến động áp suất lặp đi lặp lại. Cấu trúc bằng đồng thau cũng thích hợp cho nhiều ứng dụng HVAC và hydronic dựa trên nước.
Bề mặt mạ niken
Lớp mạ niken cung cấp thêm một lớp bảo vệ chống ăn mòn, oxy hóa và bám dính cặn. Điều này đặc biệt liên quan đến việc lắp đặt HVAC hoạt động liên tục thông qua các chu kỳ sưởi ấm và làm mát theo mùa.
Quy định tự thực hiện thụ động
Cấu trúc điều chỉnh cơ học hoạt động mà không cần nguồn điện hoặc khí nén bên ngoài. Nó sử dụng áp suất của môi trường đường ống để thúc đẩy hoạt động điều tiết, đơn giản hóa việc tích hợp hệ thống và giảm số lượng bộ phận điều khiển bên ngoài cần thiết.
Niêm phong chịu nhiệt độ
Thiết kế kết hợp việc bịt kín EPDM hai lớp cùng với lớp đệm chịu nhiệt độ cao xung quanh thân van. Các phần tử bịt kín này nhằm mục đích giảm rủi ro rò rỉ trong quá trình thay đổi áp suất và nhiệt độ lặp đi lặp lại.
Thiết kế lắp đặt nhỏ gọn
Thân van được sắp xếp hợp lý có thể thuận lợi khi không gian lắp đặt bị hạn chế. Các ứng dụng có thể bao gồm tủ sưởi dưới sàn, trục ống trần, khu vực thiết bị và các vị trí đường ống HVAC hạn chế khác.
Sơ lược về các tính năng điều chỉnh áp suất
| Tính năng | Phương pháp thiết kế | Giá trị thực tế |
|---|---|---|
| Thân van | Đồng thau HPb59 được rèn một mảnh | Độ bền kết cấu cao cho đường ống HVAC |
| Bảo vệ bề mặt | Mạ niken | Giúp chống ăn mòn, oxy hóa và tích tụ cặn |
| Kiểm soát áp suất | Bộ điều chỉnh cơ khí tự điều khiển | Phản ứng tự động mà không cần nguồn điện bên ngoài |
| Niêm phong | EPDM hai lớp cộng với đóng gói thân | Hỗ trợ ngăn ngừa rò rỉ lâu dài |
| Điều chỉnh | Tay quay điều chỉnh bằng tay | Cho phép tinh chỉnh cài đặt áp suất |
| Cài đặt | Thân máy nhỏ gọn với ren tiêu chuẩn | Thích hợp cho việc lắp đặt mới và công việc trang bị thêm |
Van này thường được sử dụng ở đâu?
Hệ thống sưởi dưới sàn khu dân cư
Hệ thống sưởi ấm dưới sàn phụ thuộc vào sự lưu thông nước cân bằng trên nhiều mạch. Ổn định áp suất có thể giúp duy trì dòng chảy ổn định hơn và giảm tác động của sự thay đổi áp suất giữa các nhánh.
Điều hòa trung tâm
Hệ thống HVAC trung tâm có thể gặp phải các yêu cầu về dòng chảy thay đổi khi các khu vực khác nhau hoạt động. Bộ phận điều chỉnh áp suất có thể giúp duy trì điều kiện thủy lực ổn định hơn trong những thay đổi này.
Tòa nhà thương mại
Các trung tâm mua sắm, tòa nhà văn phòng và các cơ sở lớn khác thường có mạng lưới sưởi ấm và làm mát rộng khắp. Kiểm soát áp suất ngày càng trở nên quan trọng khi chiều dài đường ống, nhánh và vùng vận hành tăng lên.
Dự án trang bị thêm HVAC
Các hệ thống cũ hơn có thể phát triển tình trạng áp suất không ổn định hoặc chứa các bộ phận điều khiển lỗi thời. Một van điều chỉnh áp suất nhỏ gọn có thể được tích hợp vào các dự án trang bị thêm phù hợp để cải thiện khả năng kiểm soát thủy lực mà không cần thiết kế lại toàn bộ mạng lưới.
Bạn nên chọn loại van phù hợp như thế nào?
Việc chọn van điều chỉnh áp suất nên bắt đầu từ các yêu cầu thực tế của hệ thống đường ống thay vì chỉ chọn van dựa trên kích thước đường ống danh nghĩa. Các kỹ sư, người lắp đặt và nhóm mua hàng nên xem xét một số yếu tố.
- Trung bình:Xác nhận rằng vật liệu van và vòng đệm tương thích với chất lỏng tuần hoàn.
- Áp suất vận hành:Xác định áp suất bình thường cũng như các biến động áp suất tiềm ẩn.
- Nhiệt độ:Kiểm tra phạm vi nhiệt độ sưởi ấm và làm mát dự kiến.
- Thông số kết nối:Nối ren van với đường ống hoặc kết nối đa tạp hiện có.
- Không gian lắp đặt:Xác nhận đủ khoảng trống để lắp đặt, điều chỉnh và bảo trì trong tương lai.
- Yêu cầu điều chỉnh:Xác định xem ứng dụng yêu cầu cài đặt áp suất thủ công hay điều chỉnh tự động.
- Hỗ trợ thay thế:Xem xét tình trạng sẵn có của phụ tùng thay thế và hỗ trợ kỹ thuật trong thời gian sử dụng dự kiến.
Đối với việc mua sắm dự án, việc yêu cầu thông tin vật liệu, tài liệu kiểm tra, dữ liệu áp suất hiện hành, thông số kỹ thuật kết nối và hướng dẫn lắp đặt trước khi đặt hàng số lượng lớn cũng rất hữu ích.
Nó có thể mang lại lợi ích hệ thống gì?
1. Bảo vệ tốt hơn cho các bộ phận HVAC
Áp suất tăng có thể gây thêm áp lực lên máy bơm, ống góp, phụ kiện và các bộ phận thủy lực khác. Ổn định áp suất có thể giúp giảm tải cơ học không cần thiết và hỗ trợ vận hành hệ thống dễ dự đoán hơn.
2. Phân phối chất lỏng nhất quán hơn
Chênh lệch áp suất giữa các nhánh có thể ảnh hưởng đến sự phân bố dòng chảy. Điều chỉnh tự động có thể giúp tạo ra các điều kiện thủy lực ổn định hơn, điều này có giá trị đối với các hệ thống yêu cầu sưởi ấm hoặc làm mát cân bằng.
3. Giảm can thiệp thủ công
Thiết kế tự kích hoạt có thể đáp ứng với sự thay đổi áp suất mà không cần điều chỉnh thủ công liên tục. Điều này có thể đơn giản hóa hoạt động trong các hệ thống ưu tiên hiệu suất không cần giám sát hoặc ít bảo trì.
4. Cơ hội tiết kiệm năng lượng tiềm năng
Tuần hoàn ổn định hơn có thể giảm tải bơm không cần thiết do biến động áp suất. Mức tiết kiệm năng lượng thực tế phụ thuộc vào thiết kế hệ thống hoàn chỉnh, chiến lược điều khiển máy bơm, điều kiện vận hành và cân bằng thủy lực, nhưng việc quản lý áp suất hiệu quả có thể hỗ trợ hiệu quả tổng thể của HVAC.
Kiểm soát chất lượng ảnh hưởng đến độ tin cậy của van như thế nào?
Van điều chỉnh áp suất hoạt động dưới áp lực cơ học và thủy lực liên tục, vì vậy chất lượng linh kiện và quy trình kiểm tra là những cân nhắc quan trọng đối với người mua dự án.
Theo thông tin sản phẩm được công bố của Huitong, các bộ phận chính như lõi van, lò xo điều chỉnh áp suất, vòng đệm kín và thân chống tách rời phải trải qua quá trình kiểm tra độ bền bao gồm chu kỳ nhiệt độ, giữ áp suất cao và kiểm tra độ mỏi 10.000 chu kỳ. Van hoàn thiện cũng được mô tả là đã được kiểm tra 100% về độ kín nước, hiệu suất điều chỉnh và khả năng tương thích của ren.
Hồi Đồng cũng tuyên bố rằng thân van nhận được mã nhận dạng lô duy nhất để truy xuất nguồn gốc sản xuất, cùng với các báo cáo thành phần vật liệu và chứng nhận kiểm tra nhà máy có sẵn để làm tài liệu cho dự án.
Đối với mua sắm quốc tế, những chi tiết kiểm soát chất lượng này có thể hữu ích khi so sánh các nhà cung cấp vì chúng cung cấp bằng chứng thực tế về cách nhà sản xuất tiếp cận việc xác minh nguyên liệu, kiểm tra thành phẩm và truy xuất nguồn gốc.
Câu hỏi thường gặp
Mục đích chính của van điều chỉnh áp suất là gì?
Mục đích chính của nó là kiểm soát và ổn định áp suất chất lỏng trong hệ thống đường ống. Trong các ứng dụng HVAC, nó có thể giúp giảm tác động của biến động áp suất và hỗ trợ lưu thông cân bằng hơn.
Van điều chỉnh áp suất tự kích hoạt có cần điện không?
Không. Thiết kế của Huitong sử dụng cơ chế điều chỉnh cơ học thụ động được điều khiển bởi áp suất của môi trường đường ống, do đó nó không cần nguồn điện hoặc khí nén bên ngoài cho hoạt động điều chỉnh của nó.
Loại van này có thể sử dụng trong hệ thống sưởi dưới sàn được không?
Đúng. Sản phẩm này được thiết kế cho các ứng dụng đường ống HVAC và được Huitong mô tả cụ thể là phù hợp với hệ thống tuần hoàn điều hòa không khí trung tâm và sưởi ấm dưới sàn khu dân cư.
Những vật liệu nào được sử dụng trong van?
Thân van sử dụng đồng thau HPb59 rèn với bề mặt mạ niken. Lò xo điều chỉnh áp suất là thép không gỉ, trong khi hệ thống bịt kín bao gồm các bộ phận EPDM chịu nhiệt và lớp đệm thân.
Có thể điều chỉnh cài đặt áp suất bằng tay không?
Đúng. Một tay quay điều chỉnh thủ công được cung cấp để cho phép người dùng tinh chỉnh cài đặt áp suất theo yêu cầu của hệ thống đường ống cụ thể.
Phụ tùng thay thế có sẵn không?
Hồi Đồng tuyên bố rằng các bộ phận có thể thay thế như lõi van, vòng đệm kín và tay quay điều chỉnh áp suất đều có sẵn, cho phép bảo trì mà không nhất thiết phải thay thế van hoàn chỉnh.
Phần kết luận
Van điều chỉnh áp suất được thiết kế tốt có thể đóng vai trò quan trọng trong việc duy trì điều kiện thủy lực ổn định, bảo vệ các bộ phận HVAC, cân bằng tuần hoàn chất lỏng và giảm nhu cầu can thiệp thủ công thường xuyên. Với cấu trúc bằng đồng HPb59 được rèn, bảo vệ mạ niken, điều chỉnh tự kích hoạt thụ động, bịt kín chịu nhiệt độ, kiểm soát áp suất có thể điều chỉnh và quy trình kiểm tra được ghi lại, giải pháp của Huitong được thiết kế cho các ứng dụng trang bị thêm khu dân cư, thương mại và HVAC.
Nếu bạn đang tìm kiếm giải pháp kiểm soát áp suất đáng tin cậy cho dự án HVAC, hệ thống trang bị thêm hoặc ứng dụng đường ống chất lỏng, hãy tìm hiểu thêm về Van điều chỉnh áp suất đường ống chất lỏng của Huitong và xem xét thông tin kỹ thuật và sản phẩm có sẵn. Để biết thông số kỹ thuật, mua số lượng lớn, yêu cầu OEM hoặc đề xuất dành riêng cho dự án,liên hệ với chúng tôihôm nay để thảo luận về đơn đăng ký của bạn với nhóm Huitong.
