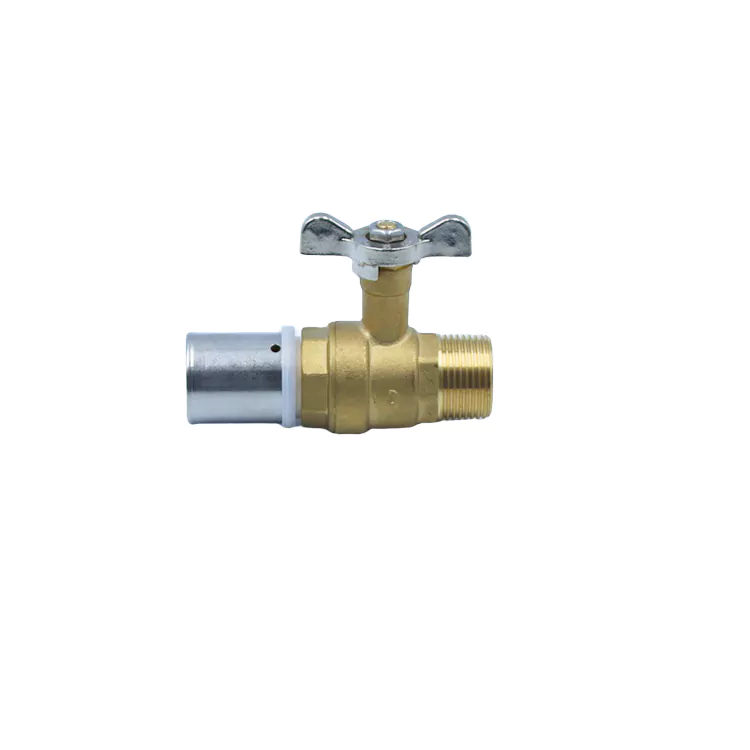

Loại báo chí Tay cầm bướm Van bi bằng đồng thau có ren nam

Van bi đồng thau có tay cầm dạng bướm loại báo chí này là loại van kết nối kép được thiết kế cho các hệ thống đường ống composite. Thân van được rèn từ một miếng đồng thau HPb59-1 dày, không chì, đáp ứng đáng tin cậy các tiêu chuẩn áp suất cao PN16. Một bên có ren đực được gia công chính xác để kết nối trực tiếp với các giao diện thiết bị và phụ kiện có ren khác nhau. Phía bên kia sử dụng cổng ép chuyên dụng được trang bị vòng nén bằng thép không gỉ và vòng đệm silicon chống lão hóa; được lắp đặt thông qua khớp nối ép thủy lực, quy trình này không yêu cầu hàn hoặc luồn ống, do đó loại bỏ các rủi ro về an toàn cháy nổ liên quan đến công việc nóng tại nguồn.

Thông số kỹ thuật

Chi tiết sản phẩm

1. Chất liệu thân van: Đồng thau HPb59-1 được rèn dày

Được rèn thành một bộ phận duy nhất để loại bỏ các khuyết tật như lỗ cát hoặc túi khí thường gặp trong thân đúc. Thành dày giúp tăng cường khả năng chịu áp lực và đáp ứng các tiêu chuẩn vật liệu cho mạng lưới cấp nước và chữa cháy không chì, mang lại khả năng chống cặn vôi và ăn mòn điện hóa.

2. Cấu trúc kết nối khác biệt hai đầu

Một đầu có các ren đực tiêu chuẩn chính xác với cấu hình ren đồng nhất và độ đồng trục cao, đảm bảo khả năng tương thích liền mạch với tất cả các phụ kiện ren tiêu chuẩn. Đầu còn lại có một ống bọc vừa vặn, tích hợp, mở rộng; kết hợp với vòng khóa bằng thép không gỉ và gioăng silicone 2 lớp chống lão hóa tạo độ bám chặt, an toàn sau khi ép thủy lực, ngăn ngừa rò rỉ nước tĩnh một cách hiệu quả.

3. Bộ phận điều khiển: Tay cầm hình bướm chống trượt nhỏ gọn

Thiết kế cánh bướm nhỏ gọn giúp tiết kiệm không gian ở những khu vực chật hẹp như trục ống và khoảng trống trên trần nhà. Nó có kết cấu bề mặt chống trượt và cho phép chuyển đổi đóng/mở hoàn toàn chỉ bằng cách xoay 90 độ. Hình dạng tay cầm đặc biệt đảm bảo nhận dạng trực quan nhanh chóng trạng thái của van trong quá trình kiểm tra mạng.

4. Các thành phần lõi chịu lực và bịt kín bên trong

Có lõi bi mạ crom chắc chắn, được hoàn thiện bằng gương với cấu trúc dòng chảy đầy lỗ khoan (không giảm); sử dụng ghế PTFE dày để bịt kín hai chiều; thân cây có thiết kế vai chống nổ tích hợp để chịu được áp suất cao tức thời và ngăn ngừa bị kẹt trong thời gian không hoạt động kéo dài.

5. Thông số kỹ thuật và phụ kiện

Bao gồm sáu kích cỡ ống chính: DN15, DN20, DN25, DN32, DN40 và DN50; mỗi van được đánh dấu bằng laser riêng bằng mã lô và đi kèm với các vòng đệm và vòng đệm silicon thay thế phù hợp với máy ép.

Ưu điểm sản phẩm

1. Thiết kế giao diện kép tích hợp:

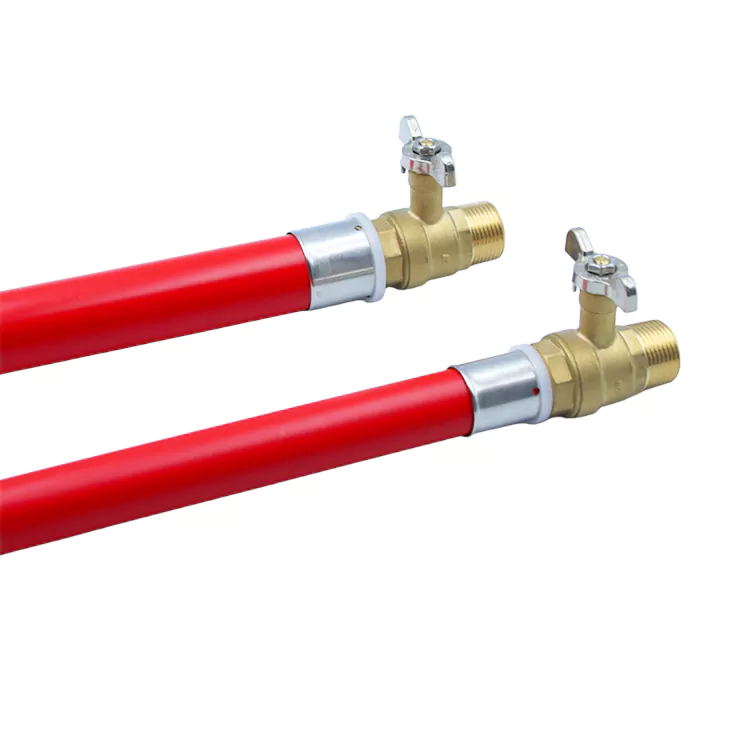

Van bi bằng đồng thau có tay cầm dạng bướm loại báo chí này kết hợp các phương pháp kết nối vừa vặn với máy ép và ren nam, cho phép tích hợp liền mạch giữa đường ống thép không gỉ có thành mỏng và thiết bị hoặc phụ kiện có ren. Nó loại bỏ nhu cầu về bộ điều hợp bổ sung, giảm các điểm rò rỉ tiềm ẩn và cho phép một mô hình van duy nhất phù hợp với hai tình huống kết nối khác nhau, từ đó đơn giản hóa việc quản lý hàng tồn kho.

2. Công nghệ ép thủy lực (không hàn):

Kết nối vừa khít với máy ép được cố định cơ học bằng các dụng cụ thủy lực chuyên dụng, không cần hàn hoặc luồn ống. Điều này khiến nó trở nên lý tưởng cho các môi trường cấm "công việc nóng" (lửa mở)—chẳng hạn như nội thất tòa nhà cao cấp, phòng cơ khí kín và các dự án trang bị thêm an toàn phòng cháy chữa cháy—đồng thời giảm đáng kể thời gian lắp ráp tại chỗ và giảm thiểu chi phí làm lại do lỗi của con người.

3. Tay cầm hình con bướm nhỏ gọn cho không gian hạn chế:

Không giống như tay cầm dài truyền thống đòi hỏi khoảng trống đáng kể, tay cầm bướm nhỏ gọn dễ dàng lắp đặt vào các khu vực lắp đặt hạn chế như trần nhà, trục ống thẳng đứng và vỏ thiết bị chật chội. Hoạt động với hành trình ngắn 90° cho phép điều khiển nhanh chóng, dễ dàng trong các trường hợp khẩn cấp (ví dụ: hỏa hoạn hoặc hỏng đường ống), đảm bảo khả năng hiển thị cao cho việc kiểm tra và giảm nguy cơ vận hành do tai nạn.

4. Cấu trúc niêm phong lâu dài và xếp hạng áp suất cao PN16:

Thân van rèn dày có khả năng chịu được áp suất danh nghĩa PN16 một cách ổn định, chống lại sự tăng áp suất cao tức thời từ các chu trình khởi động-dừng của hệ thống nồi hơi hoặc vòi phun nước. Thiết kế ba vòng đệm — kết hợp vòng nén bằng thép không gỉ, vòng đệm silicon hai lớp và đế van PTFE — đảm bảo khả năng chống lão hóa và biến dạng trong quá trình ngâm nước tĩnh và luân chuyển nhiệt kéo dài, loại bỏ hiệu quả các rủi ro an toàn cháy nổ liên quan đến rò rỉ chậm, tiềm ẩn.

5. Thân chống nổ với cơ chế hạn chế:

Một vai khóa chuyên dụng ở chân thân đảm bảo phạm vi di chuyển của nó. Điều này ngăn cản việc đẩy thân van ra, rò rỉ ở vòng đệm hoặc kẹt trong thời gian chờ tĩnh kéo dài hoặc dao động áp suất nước thường xuyên trong mạng lưới phòng cháy chữa cháy, làm giảm đáng kể tần suất bảo trì trong tương lai.

Kịch bản ứng dụng

1. Hệ thống đường ống phun nước chữa cháy thương mại/dân cư:

Lý tưởng cho các hệ thống sử dụng ống chính bằng thép không gỉ có thành mỏng với các kết nối vừa khít. Đầu ren của van kết nối trực tiếp với đầu phun nước có ren ở các đầu nhánh—loại bỏ nhu cầu sử dụng bộ chuyển đổi hoặc hàn—làm cho nó trở nên hoàn hảo cho việc lắp đặt phòng cháy chữa cháy mới trong các khu dân cư cao cấp và khu phức hợp mua sắm.

2. Đường ống thép không gỉ cho hệ thống sưởi ấm dưới sàn dân cư và hệ thống bơm nhiệt nguồn không khí:

Thích hợp để kết nối nguồn điện sưởi ấm dưới sàn bằng thép không gỉ có thành mỏng (thông qua máy ép) với ống góp và máy bơm tuần hoàn (thông qua kết nối ren). Thiết kế tay cầm hình cánh bướm rất phù hợp với những không gian hạn chế như tủ sưởi dưới sàn hoặc đường ống gắn trên trần, đồng thời van chịu được chu kỳ nhiệt lâu dài.

3. Trang bị thêm Mạng lưới sưởi ấm và phòng cháy chữa cháy đã cũ:

Lý tưởng cho những nơi không thể thực hiện công việc hàn nóng (hàn). Đầu vừa vặn cho phép thay thế nhanh chóng các van bị hỏng, trong khi đầu có ren kết nối với đường ống có ren hiện có; điều này tránh được nhu cầu tháo dỡ các đường ống nhúng, giảm đáng kể độ phức tạp và chi phí xây dựng.

4. Đường ống thép không gỉ có thành mỏng để lọc và tuần hoàn nước công nghiệp quy mô nhỏ:

Kết nối các đầu ra của thiết bị có ren với đường ống tuần hoàn bằng thép không gỉ; van giao diện kép đảm bảo sự tích hợp liền mạch giữa hai loại ống. Thân van không chì đáp ứng các tiêu chuẩn an toàn cho nguồn cung cấp nước uống và thiết kế lỗ khoan đầy đủ đảm bảo tốc độ dòng chảy ổn định.

So sánh mô hình

1. So sánh đường kính ống và kịch bản ứng dụng:

-  DN15/DN20: Hệ thống sưởi dưới sàn cho các khu dân cư nhỏ và đường nhánh phun nước cho các cửa hàng một tầng; có đường kính nhỏ và không gian lắp đặt chật hẹp, trong đó tay cầm hình cánh bướm mang lại lợi thế vận hành rõ ràng. DN25/DN32: Vòi phun nước đứng cho các tòa nhà dân cư cao tầng và đường dây chính để sưởi ấm dưới sàn cho từng đơn vị; đường kính tiêu chuẩn cho hệ thống HVAC thương mại và thông số kỹ thuật chính cho kiểm kê dự án. DN40/DN50: Đường ống phun nước trung tâm cho các trung tâm mua sắm và tòa nhà văn phòng, cũng như đường dây tuần hoàn chính cho hệ thống bơm nhiệt nguồn không khí quy mô lớn; được thiết kế cho điều kiện dòng chảy, áp suất cao, có thân van dày để chịu áp suất vượt trội.

2. Cấu trúc giao diện kép so với Van bi kết nối đơn (Van ép vừa vặn hoặc ren đực):

- Van bi ép một kết nối: Chỉ tương thích với đường ống thép không gỉ; không thể kết nối trực tiếp với thiết bị có ren nếu không có bộ chuyển đổi, điều này làm tăng nguy cơ rò rỉ. Van bi ren đực kết nối đơn: Yêu cầu ren ống; bao gồm công việc xử lý nóng tại chỗ và nhiều bước xử lý, khiến việc lắp đặt trở nên khó khăn trong không gian đường ống chật hẹp. Van bi tổng hợp giao diện kép này: Tương thích với cả kết nối thiết bị ren và cụm lắp ráp bằng thép không gỉ; không yêu cầu hàn hoặc bộ điều hợp bổ sung, cân bằng hiệu quả lắp đặt với khả năng tương thích đường ống.

3. Tay cầm hình cánh bướm so với Tay cầm mở rộng thông thường: Tay cầm mở rộng:

- Chiếm không gian bên đáng kể; trên trần treo hoặc trục ống hẹp, nó có thể bị cản trở bởi lớp cách nhiệt hoặc tấm kim loại, ngăn cản việc đóng mở thích hợp. Tay cầm cánh bướm nhỏ gọn: Có kiểu dáng tổng thể nhỏ gọn cho phép thân van được bọc hoàn toàn cách nhiệt, chỉ có tay cầm hơi lộ ra ngoài; đảm bảo hoạt động không bị cản trở trong không gian chật hẹp, kín và cho phép ngắt nước khẩn cấp nhanh hơn.

Đảm bảo chất lượng nhiều giai đoạn toàn diện

1. Kiểm tra nguyên liệu thô trước khi sản xuất

Phôi đồng thau HPb59-1 trải qua quá trình phân tích quang phổ theo từng đợt để kiểm soát chặt chẽ các chỉ số không chứa chì, chịu áp lực và chống khử kẽm. Các vòng đệm khít bằng thép không gỉ và gioăng silicon trải qua thử nghiệm thủy tĩnh áp suất cao riêng biệt và thử nghiệm lão hóa theo chu kỳ ở nhiệt độ cao/thấp để sàng lọc các bộ phận dễ bị hỏng hóc sớm.

2. Kiểm tra hiệu suất toàn diện 100% của thành phẩm

Mỗi Van bi bằng đồng thau có tay cầm dạng bướm loại ép đều trải qua thử nghiệm vỏ thủy tĩnh áp suất cao, thử nghiệm độ kín khí dựa trên bong bóng và thử nghiệm độ bền đóng/mở 10.000 chu kỳ để xác minh đầy đủ giới hạn áp suất, độ ổn định bịt kín và tuổi thọ hoạt động.

3. Xác minh chính xác chuyên dụng cho kết nối kép

Độ đồng trục và độ khít ren được kiểm tra riêng biệt đối với ren ngoài; việc phát hiện khuyết tật được thực hiện trên các mối hàn ống lót lắp ép và khớp với vòng nén. Các biện pháp này đặc biệt ngăn ngừa các hư hỏng đường ống thông thường như rò rỉ ren và bong ống.

4. Truy xuất nguồn gốc và kiểm soát hàng loạt từ đầu đến cuối

Mỗi van được đánh dấu bằng laser với một mã lô duy nhất. Dữ liệu từ tất cả các giai đoạn sản xuất—rèn, gia công, lắp ráp linh kiện và kiểm tra lần cuối—được lưu trữ vĩnh viễn, cho phép truy xuất nguồn gốc nhanh chóng và xác định giải pháp nếu có bất kỳ vấn đề nào về chất lượng phát sinh.

Chính sách hỗ trợ sau bán hàng được chuẩn hóa

1. Hướng dẫn kỹ thuật lắp đặt riêng

Các kỹ thuật viên chuyên nghiệp cung cấp hướng dẫn thực hành toàn diện, bao gồm cắt ống thép không gỉ, kiểm soát áp suất lắp máy ép thủy lực, tiêu chuẩn lắp ráp ren ngoài, kiểm tra áp suất cao từng phần của mạng lưới đường ống và các quy trình xử lý sự cố cụ thể cho các kết nối ren và lắp ép, nhờ đó giảm thiểu việc làm lại trong quá trình vận hành tại chỗ.

2. Hỗ trợ đa ngôn ngữ 24/7 cho khách hàng toàn cầu

Nhóm dịch vụ khách hàng đa ngôn ngữ đáp ứng các múi giờ toàn cầu, đảm bảo phản hồi nhanh chóng các yêu cầu liên quan đến lựa chọn sản phẩm cho các điều kiện vận hành cụ thể, cập nhật trạng thái đơn đặt hàng số lượng lớn và yêu cầu hỗ trợ sau bán hàng từ các nhà thầu nước ngoài và nhà bán buôn hệ thống ống nước, tạo điều kiện liên lạc xuyên biên giới liền mạch.

3. Giải pháp tùy chỉnh cho các dự án quy mô lớn

Đối với các dự án lớn—chẳng hạn như hệ thống phun nước tập trung trong trung tâm mua sắm, hệ thống sưởi dưới sàn khu dân cư hoặc thiết bị lọc nước quy mô lớn—chúng tôi cung cấp kế hoạch lựa chọn sản phẩm phù hợp dựa trên thông số áp suất đường ống và yêu cầu về đường kính ống, tối ưu hóa bố cục mạng lưới đường ống tổng thể và danh sách hàng tồn kho.

4. Cung cấp ổn định phụ tùng OEM

Chúng tôi cung cấp nguồn cung cấp dài hạn, liên tục các bộ phận bị hao mòn riêng lẻ—chẳng hạn như vòng ép bằng thép không gỉ, gioăng silicon chống lão hóa và tay cầm dạng cánh bướm. Điều này cho phép thay thế các bộ phận bị mòn cụ thể thay vì loại bỏ toàn bộ van, giảm đáng kể chi phí bảo trì và tiêu hao lâu dài.

5. Bảo hành OEM 12 tháng

Tất cả các sản phẩm đều được bảo hành OEM 12 tháng tiêu chuẩn bao gồm các lỗi về vật liệu và các vấn đề về sản xuất (chẳng hạn như lỗi rèn hoặc lắp ráp). Các vấn đề được đề cập bao gồm nứt thân van, rò rỉ do lắp ráp tại nhà máy, độ chính xác của ren không đạt tiêu chuẩn và lỗi làm kín vòng ép; hướng dẫn kỹ thuật miễn phí và các bộ phận thay thế OEM được cung cấp.

Chứng chỉ và bằng cấp

1. Tài liệu kiểm nghiệm vật liệu: Báo cáo phân tích quang phổ đối với đồng thau HPb59-1; báo cáo thử nghiệm khả năng chịu nhiệt độ và áp suất chuyên dụng cho vòng ép thép không gỉ và gioăng silicon.

2. Báo cáo hiệu suất thành phẩm: Hồ sơ kiểm tra áp suất thủy tĩnh của nhà máy đối với thân van; báo cáo kiểm tra độ kín khí/rò rỉ; hồ sơ kiểm tra độ bền (hơn 10.000 chu kỳ); báo cáo phát hiện lỗ hổng cho các cổng phù hợp với báo chí.

3. Chứng nhận Tuân thủ Quốc tế: Chứng nhận an toàn sản phẩm CE, đáp ứng các tiêu chuẩn nhập khẩu và thông quan đối với hệ thống ống nước và phụ kiện phòng cháy chữa cháy ở hầu hết các quốc gia trên toàn thế giới.

4. Tài liệu nghiệm thu dự án: Giấy chứng nhận tuân thủ OEM và hồ sơ truy xuất nguồn gốc lô; cung cấp tất cả các tài liệu cần thiết cho việc nghiệm thu dự án phòng cháy chữa cháy và HVAC trong nước cũng như đấu thầu và đăng ký dự án ở nước ngoài.

Câu hỏi thường gặp

Câu hỏi 1: Những ưu điểm chính của Van bi đồng thau có tay cầm dạng bướm loại báo chí so với các loại van kết nối đơn là gì?

A: Van bi ép đơn tiêu chuẩn chỉ kết nối với đường ống bằng thép không gỉ; Việc kết nối với đầu phun nước có ren hoặc máy bơm tuần hoàn cần có bộ điều hợp, điều này tạo ra các điểm rò rỉ tiềm ẩn bổ sung. Van bi ren đực nguyên chất yêu cầu phải luồn ren tại chỗ, một quy trình rườm rà và gây nguy hiểm hỏa hoạn do gia công nóng. Sản phẩm này có thiết kế giao diện kép tích hợp, cho phép một van duy nhất kết nối với hai loại đường ống khác nhau mà không cần bộ chuyển đổi hoặc hàn. Điều này làm giảm sự đa dạng về hàng tồn kho, đơn giản hóa việc lắp ráp tại chỗ, giảm nguy cơ rò rỉ đường ống và lý tưởng cho cả các dự án xây dựng mới và cải tạo liên quan đến hệ thống đường ống hỗn hợp.

Câu hỏi 2: Điểm kết nối được hình thành bằng thiết bị ép thủy lực có bị bong ra hoặc rò rỉ đường ống sau khi tiếp xúc lâu với nước tĩnh trong hệ thống phòng cháy chữa cháy không?

Trả lời: Không. Sản phẩm có vòng khóa bằng thép không gỉ có độ bền cao và vòng đệm silicon hai lớp chống lão hóa. Sau khi lắp ép thủy lực, vòng khóa ăn khớp đồng đều với thành ống thép không gỉ, phân bổ ứng suất đồng đều để ngăn ngừa biến dạng do các điểm áp suất cục bộ gây ra. Vòng đệm silicone đã trải qua hàng nghìn giờ thử nghiệm lão hóa ngâm trong nước tĩnh, khiến nó phù hợp với điều kiện tĩnh lâu dài của mạng lưới đường ống phòng cháy chữa cháy. Ngoài ra, mọi kết nối vừa khít với máy ép đều trải qua thử nghiệm không phá hủy trước khi rời khỏi nhà máy, loại bỏ một cách hiệu quả các rủi ro về an toàn cháy nổ như tách đường ống hoặc rò rỉ chậm ở nguồn.

Câu hỏi 3: Định mức áp suất PN16 có đáp ứng các yêu cầu đối với mạng lưới đường ống phun nước chữa cháy trong các tòa nhà thương mại cao tầng không?

A: Nó hoàn toàn tương thích. Thân van được rèn từ đồng thau HPb59-1 dày thành một khối duy nhất và trải qua thử nghiệm áp suất cao PN16 có tính phá hủy trước khi xuất xưởng. Nó chịu được áp suất ổn định của hệ thống phun nước cao tầng và sự tăng áp suất cao nhất thời do chu kỳ khởi động-dừng máy bơm gây ra, đáp ứng cả tiêu chuẩn chấp nhận trong nước và quốc tế cho các dự án đường ống phòng cháy chữa cháy.

Câu hỏi 4: Tay cầm bướm ngắn có bị cản trở hoặc không thể vận hành trong không gian hạn chế như khoảng trống trần hẹp hoặc trục ống thẳng đứng không?

Trả lời: Không. Tay cầm bướm nhỏ gọn, cho phép phần vừa khít của thân van được bọc hoàn toàn bằng vật liệu cách nhiệt trong khi chỉ tay cầm hơi mở rộng ra phía ngoài, yêu cầu khoảng hở vận hành tối thiểu. Thiết kế hành trình ngắn 90° của nó cho phép chuyển đổi giữa trạng thái mở và đóng chỉ bằng một cú vuốt đơn giản, đảm bảo hoạt động không bị cản trở trong trục ống tiêu chuẩn và khoảng trống trên trần mà không bị nhiễu từ tấm kim loại hoặc vật liệu cách nhiệt.
