Trong quá trình thi công và vận hành hệ thống sưởi sàn lâu dài, các van đa dạng loại chia đôi thông thường thường gặp phải nhiều vấn đề như các bộ phận phân tán, quy trình lắp ráp phức tạp, tích tụ khí và tiếng ồn bất thường trong đường ống, phải tắt toàn bộ hệ thống để bảo trì một đường dây và rò rỉ nước khi vận hành ở nhiệt độ cao.

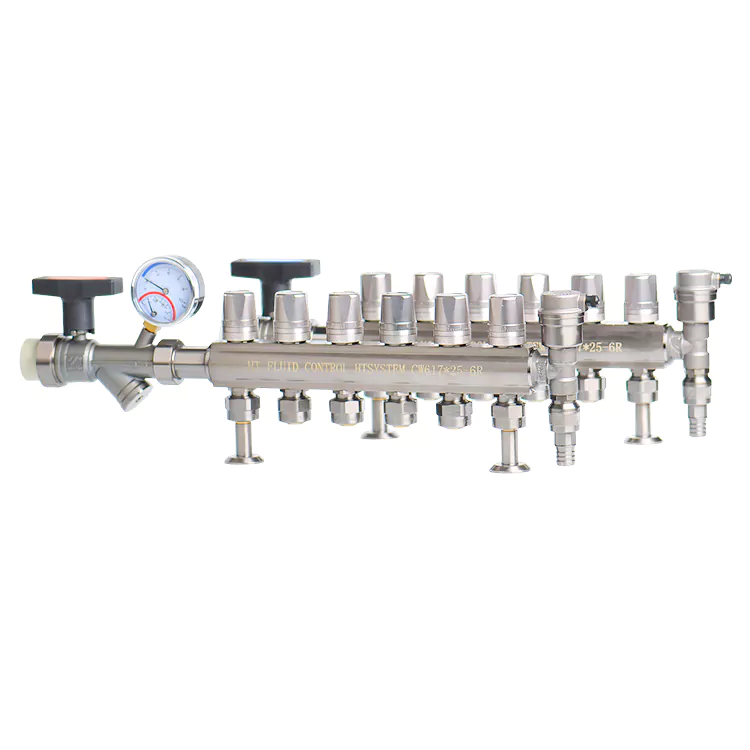

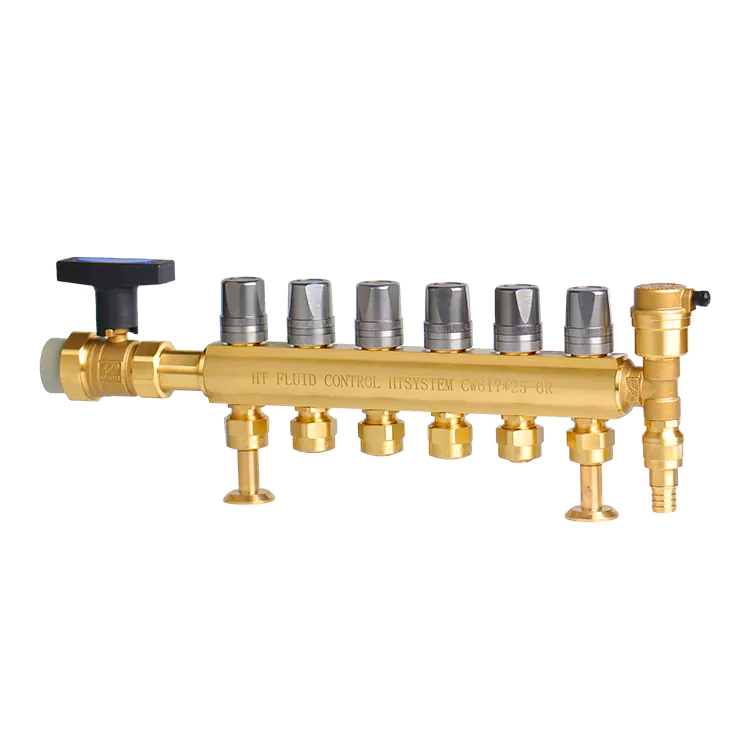

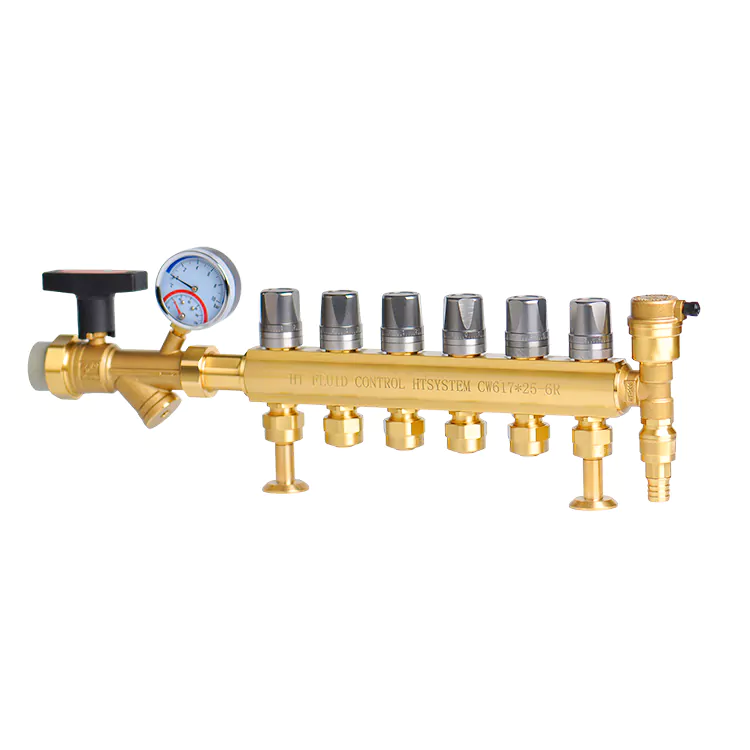

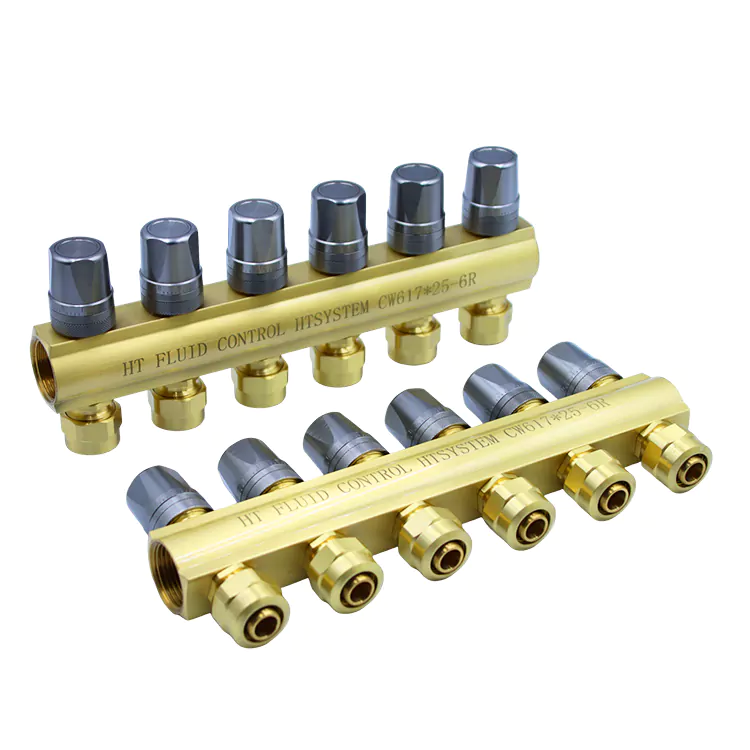

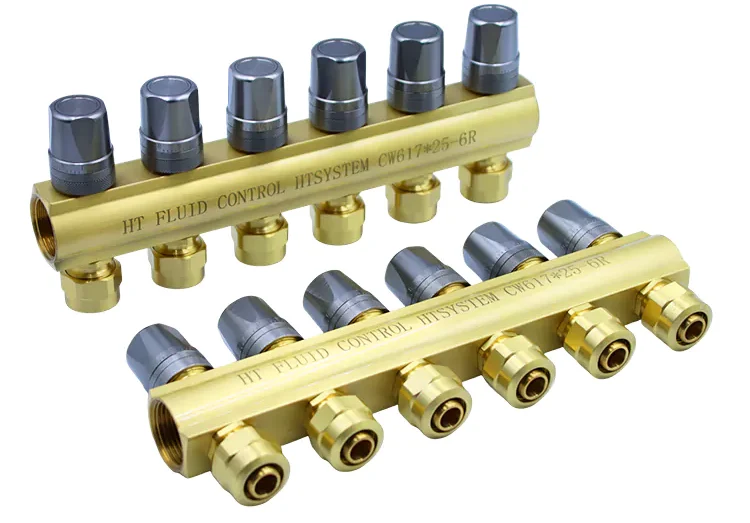

Ống dẫn nhiệt tích hợp bằng đồng thau này là một van đa tạp tích hợp được thiết kế đặc biệt cho hệ thống sưởi sàn nước. Nó được chế tạo bằng cách rèn đồng thau HPb59 dày thành một khối duy nhất và được tích hợp tại nhà máy với ba bộ phận chức năng cốt lõi: van xả tự động, van xả đáy và van bi điều chỉnh nhánh độc lập. Không cần lắp ráp rải rác tại chỗ, rút ngắn đáng kể thời gian lắp đặt hệ thống sưởi sàn.
Các kênh dòng chảy chính xác bên trong phân phối đều dòng nước nóng, giảm tiếng ồn của dòng nước trong đường ống; nó được trang bị một miếng đệm kín bằng silicon chịu nhiệt độ cao, đảm bảo độ kín ổn định và không bị rò rỉ trong mọi điều kiện tuần hoàn nước ở nhiệt độ cao quanh năm.
Sản phẩm có nhiều thông số kỹ thuật nhánh để lựa chọn, với cấu trúc tổng thể nhỏ gọn giúp tiết kiệm không gian lắp đặt cho hộp và bề mặt được đánh bóng để chống gỉ. Nó phù hợp cho trang trí nhà ở, không gian thương mại, tòa nhà văn phòng và các dự án sưởi ấm sàn nước khác nhau, có tính đến tính đồng nhất của nhiệt độ sưởi, sự thuận tiện khi lắp đặt và độ bền bịt kín lâu dài.
|

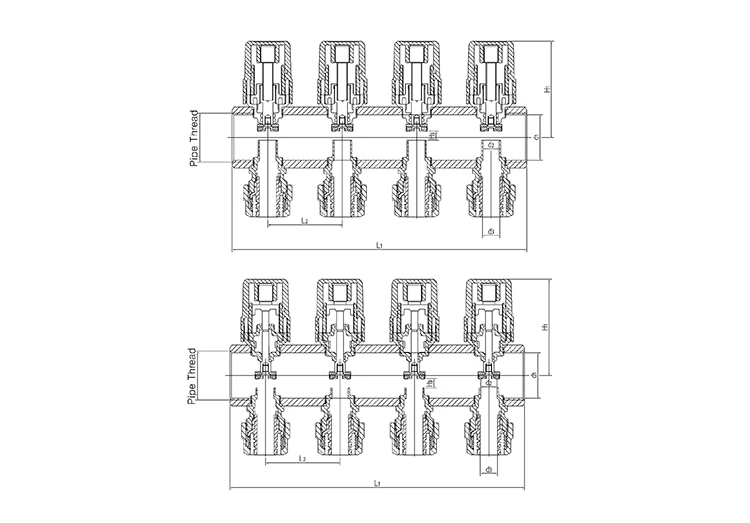

Thông số sản phẩm |
L1 |
L2 |
d1 |
d2 |
d3 |
Chủ đề ống |
H1 |
H2 |
H3 |
|
|
DN |
Kích cỡ |
|||||||||
|
25 |
Đường nhánh 2 |
98 |
50 |
30.6 |
11 |
11.5 |
G/PT/NPT |
64.8 |
118 |
6.1 |
|
Đường nhánh 3 |
148 |
50 |
30.6 |
11 |
11.5 |
G/PT/NPT |
64.8 |
118 |
6.1 |
|
|
Đường nhánh 4 |
198 |
50 |
30.6 |
11 |
11.5 |
G/PT/NPT |
64.8 |
118 |
6.1 |
|
|
Đường nhánh 5 |
248 |
50 |
30.6 |
11 |
11.5 |
G/PT/NPT |
64.8 |
118 |
6.1 |
|
|
6 nhánh đường |
298 |
50 |
30.6 |
11 |
11.5 |
G/PT/NPT |
64.8 |
118 |
6.1 |
|
|
Đường nhánh 7 |
348 |
50 |
30.6 |
11 |
11.5 |
G/PT/NPT |
64.8 |
118 |
6.1 |
|
|
8 nhánh đường |
398 |
50 |
30.6 |
11 |
11.5 |
G/PT/NPT |
64.8 |
118 |
6.1 |
|
|
9 nhánh đường |
448 |
50 |
30.6 |
11 |
11.5 |
G/PT/NPT |
64.8 |
118 |
6.1 |
|
|
Đường nhánh 10 |
498 |
50 |
30.6 |
11 |
11.5 |
G/PT/NPT |
64.8 |
118 |
6.1 |
|

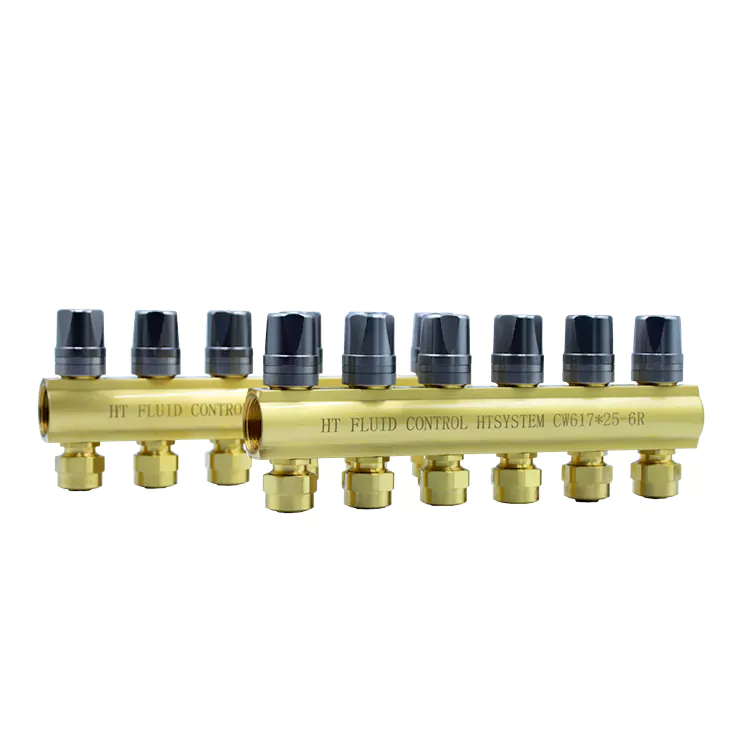

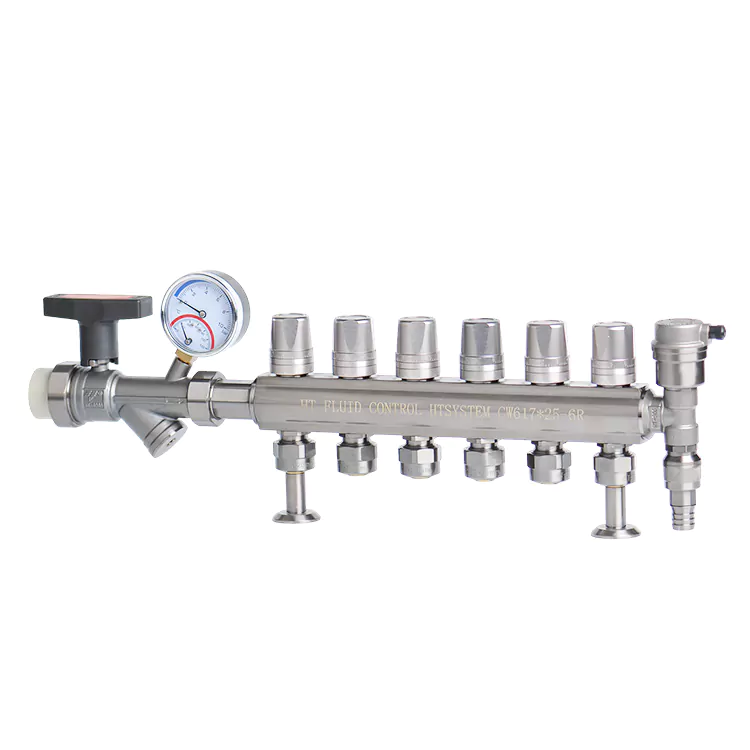

Ống dẫn nhiệt tích hợp bằng đồng thau cho ống sưởi sàn là một ống góp bằng đồng màu vàng có cấu trúc tích hợp và tích hợp được thiết kế đặc biệt cho ống sưởi sàn. Nó khác với các van đa tạp riêng biệt và lắp ráp truyền thống. Nó được lắp ráp sẵn tất cả các bộ phận cần thiết cho van bi điều khiển xả, thoát nước và nhánh, đồng thời được sử dụng đặc biệt để phân phối và thu hồi nước tuần hoàn sưởi ấm trong hệ thống sưởi sàn nước.
Nó tương thích với các ống sưởi sàn phổ biến trên thị trường, bao gồm ống sưởi sàn PEX và ống sưởi composite nhôm-nhựa PEX-AL-PEX. Các thông số kỹ thuật đa ngành đáp ứng nhu cầu trang trí nhà ở quy mô nhỏ và các dự án sưởi ấm thương mại quy mô lớn.
Thiết bị được trang bị ba bộ phận tiêu chuẩn: van xả tự động phía trên, van thoát nước phía dưới và van bi chuyển đổi riêng cho từng nhánh. Bộ thiết bị duy nhất này có thể đồng thời đạt được bốn chức năng cơ bản: phân phối dòng nước, ống xả, thoát nước bẩn và điều khiển bật tắt độc lập cho từng nhánh.
1. Phân phối cân bằng lưu lượng nước sưởi: Các kênh chính xác bên trong truyền nước nóng đều đến từng phần của ống sưởi sàn, tránh lưu lượng nước quá mức hoặc không đủ trên một đường dây, đảm bảo nhiệt độ sưởi đồng đều khắp nhà và giảm các vấn đề mất cân bằng nhiệt độ cục bộ.

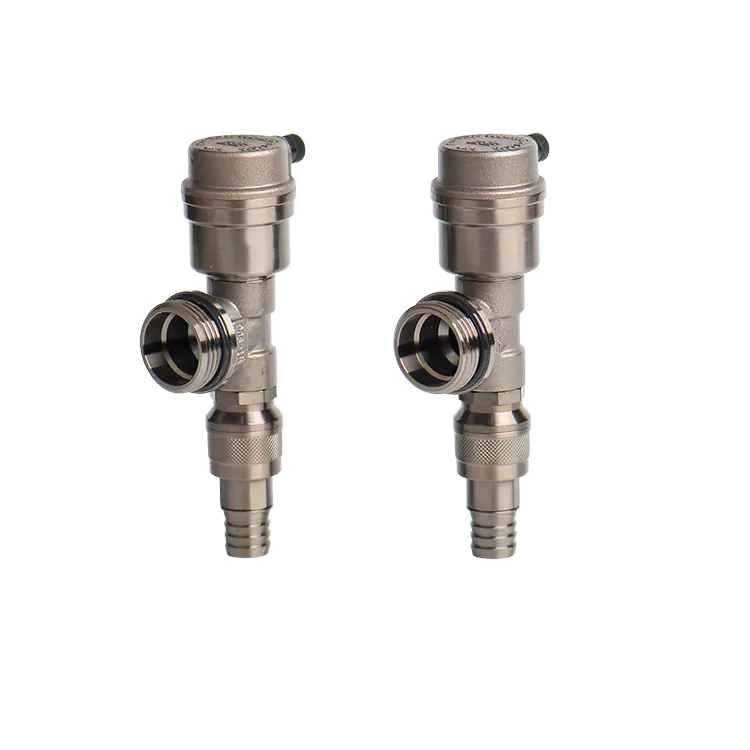

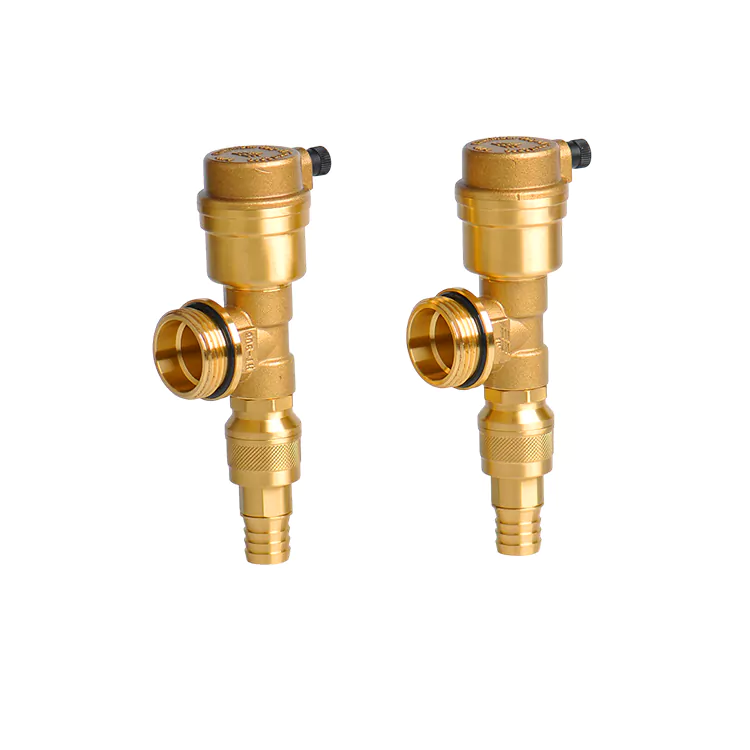

2. Xả nhanh khí trong đường ống: Van xả tự động tích hợp liên tục giải phóng không khí tích tụ trong ống sưởi sàn, loại bỏ các âm thanh bất thường do tác động của dòng nước và ngăn ngừa tắc nghẽn không khí dẫn đến ứ đọng tuần hoàn sưởi ấm.
3. Xả và làm sạch đường ống thường xuyên để loại bỏ tạp chất: Van xả tích hợp phía dưới có thể thường xuyên loại bỏ cặn, rỉ sét và các tạp chất khác trong đường ống, ngăn ngừa tắc nghẽn đường ống sưởi sàn và duy trì sự tuần hoàn nước nóng trơn tru.
4. Tắt độc lập từng đường dây, không ảnh hưởng đến hệ thống sưởi của cả nhà: Mỗi đường ống được trang bị một van bi điều chỉnh độc lập. Khi đường ống bị tắc, rò rỉ và cần bảo trì, chỉ có thể ngắt nhánh bị lỗi mà không cần tắt toàn bộ hệ thống sưởi sàn, giúp giảm đáng kể ảnh hưởng đến quá trình vận hành và bảo trì.
1. Hệ thống sưởi sàn nước dân dụng: Đối với các dự án cải tạo hệ thống sưởi sàn cho toàn bộ ngôi nhà hoặc các dự án xây dựng mới trong nhà ở thương mại và nhà tự xây, thân máy nhỏ gọn phù hợp với các hộp sưởi sàn nhỏ trong nhà và tương thích với các thông số kỹ thuật thông thường là 2-6 dòng dành cho nhà có quy mô nhỏ và 8-12 dòng dành cho nhà có quy mô lớn.
2. Dự án sưởi ấm cửa hàng mặt tiền: Lắp đặt hệ thống sưởi sàn quy mô lớn cho các cửa hàng và nhà hàng, thông số kỹ thuật nhiều dòng phù hợp với không gian rộng mở đáp ứng nhu cầu kiểm soát nhiệt độ ở các khu vực khác nhau và các phụ kiện tích hợp giúp giảm thời gian lắp ráp tại chỗ và rút ngắn thời gian trang trí của cửa hàng.
3. Dự án sưởi ấm thương mại trong các tòa nhà văn phòng và cao ốc văn phòng: Hệ thống sưởi sàn tập trung trong các tòa nhà văn phòng nhiều tầng, hỗ trợ mua hàng thống nhất theo lô, tùy chỉnh số lượng đường nhánh theo phân chia tầng và cung cấp trình độ nghiệm thu kỹ thuật hoàn chỉnh, phù hợp với các dự án đấu thầu HVAC quy mô lớn.
Độ dày thành thân van được tăng lên và vật liệu dày đặc không có lỗ cát hoặc lỗ chân lông. Đồng thau HPb59 vốn có đặc tính chống oxy hóa và chống ăn mòn rất tốt. Nó không dễ bị ăn mòn hoặc thủng khi vận chuyển nước nóng nhiệt độ cao trong thời gian dài, thích hợp cho việc tuần hoàn liên tục của hệ thống sưởi trong suốt cả năm. Bề mặt được đánh bóng tinh xảo để chống gỉ và không dễ bị tích tụ cặn hoặc vết bẩn, mang lại vẻ ngoài gọn gàng và bền bỉ.
Các phụ kiện bịt kín bằng cao su silicone đặc biệt đi kèm khác với gioăng cao su thông thường. Chúng có thể chịu được sự tuần hoàn nước ở nhiệt độ cao lâu dài của hệ thống sưởi ấm và không dễ bị cứng, nứt hoặc biến dạng co lại. Sử dụng lâu dài duy trì độ kín khít, loại bỏ nguy cơ rò rỉ nước tại giao diện nhánh của ống góp.
Van bi nhánh sử dụng thân bằng đồng kết hợp với đệm kín bằng cao su flo. Nó hoạt động êm ái và không bị rò rỉ ngay cả sau hàng chục nghìn lần đóng mở. Lõi van bên trong của van xả tự động và van nước thải có khả năng chống ăn mòn, có thể chịu được các tạp chất trong nước nóng và sự thay đổi nhiệt độ luân phiên giữa nóng và lạnh mà không bị kẹt hay hỏng.
Tất cả các phôi đồng thau HPb59 đều trải qua thử nghiệm thành phần quang phổ theo từng đợt. Các chỉ số về hàm lượng chì, chống khử kẽm, chịu nhiệt độ cao và chống ăn mòn của vật liệu đều được xác minh nghiêm ngặt. Đối với các miếng đệm kín bằng cao su silicon và van bi nhánh, các thử nghiệm độ bền chu kỳ ở nhiệt độ cao và rò rỉ áp suất nước được tiến hành riêng biệt để sàng lọc các nguy cơ lão hóa và rò rỉ các bộ phận.
Mỗi bộ phân phối nước đa dạng tích hợp đều vượt qua ba bài kiểm tra cơ bản: khả năng chịu áp lực nước tổng thể của vỏ, phát hiện rò rỉ dạng bong bóng và cân bằng phân phối dòng nước theo nhiều đường. Ngoài ra, các cuộc kiểm tra đặc biệt được thực hiện về độ đồng trục của ren nhánh và độ trơn tru khi đóng mở van bi để tránh các lỗi phổ biến như rò rỉ ren, phân bổ dòng nước không đều và kẹt van trong điều kiện gia nhiệt ở nhiệt độ cao.
Mỗi nhà phân phối nước đa dạng được khắc một mã lô độc lập duy nhất. Dữ liệu quy trình sản xuất từ rèn, gia công, lắp ráp linh kiện và thử nghiệm đều được lưu trữ và có thể truy tìm đầy đủ. Trong quá trình vận chuyển, báo cáo phát hiện quang phổ vật liệu đồng thau màu vàng và chứng chỉ chất lượng áp suất nước và độ kín khí của nhà máy có thể được cung cấp đồng thời, đáp ứng đầy đủ các yêu cầu về chấp nhận hệ thống sưởi sàn trang trí nhà cửa, hồ sơ đấu thầu và hoàn thiện dự án HVAC thương mại.
Tất cả các van bi xả, thoát nước và nhánh đều được lắp đặt sẵn theo tiêu chuẩn và được kiểm tra kín trong nhà máy. So với việc lắp ráp rải rác các bộ phân phối nước đa dạng riêng biệt tại chỗ, nó làm giảm đáng kể rủi ro rò rỉ do lỗi lắp ráp của con người. Hiệu suất kín của nhà máy là thống nhất và ổn định, đồng thời không có ngưỡng gỡ lỗi cài đặt tại địa điểm dự án.
Chúng tôi đã thiết lập một quy trình kiểm tra chất lượng chuyên dụng cho các phụ kiện đường ống sưởi ấm. Nguyên liệu thô của đồng thau phải được kiểm tra quang phổ theo từng đợt. Các bộ phận bịt kín ở nhiệt độ cao và van bi nhánh trải qua các bài kiểm tra độ bền rò rỉ áp suất nước và chu kỳ nhiệt độ cao. Tất cả các sản phẩm hoàn thiện đều trải qua các bài kiểm tra áp suất nước và độ kín khí tổng thể, độ đồng trục ren của van nhánh cũng như độ trơn tru của việc đóng mở van đều được xác minh để ngăn chặn rò rỉ nước trong điều kiện gia nhiệt ở nhiệt độ cao.
Mỗi sản phẩm được đánh dấu bằng một mã lô độc lập. Toàn bộ quá trình sản xuất có thể truy nguyên được. Chúng tôi có thể cung cấp các báo cáo thử nghiệm vật liệu và giấy chứng nhận phù hợp của nhà máy, đáp ứng các tiêu chuẩn chấp nhận về trang trí nhà cửa và kỹ thuật sưởi ấm dưới sàn.
Sản phẩm được bảo hành chính hãng 12 tháng tại nhà máy. Nhân viên kỹ thuật cung cấp hướng dẫn về cách bố trí đường ống, gỡ lỗi khí thải và thoát nước. Dịch vụ khách hàng đa ngôn ngữ có sẵn để kết nối với các đơn đặt hàng và hỗ trợ các thông số kỹ thuật tùy chỉnh được cung cấp cho các dự án sưởi ấm dưới sàn quy mô lớn. Các vòng đệm, van bi nhánh và các bộ phận thay thế khác nguyên bản của nhà máy được cung cấp dài hạn.
Khi bắt đầu nạp và tăng áp cho hệ thống sưởi địa nhiệt, hãy mở từ từ van xả tự động ở đầu van phân phối và thu nước để xả hoàn toàn không khí bên trong đường ống cho đến khi nước trong liên tục không có bọt khí chảy ra từ cổng xả rồi đóng lại. Tăng từ từ áp lực nước của hệ thống, tăng áp lực theo từng giai đoạn để tránh sốc áp suất cao đột ngột đến các vòng đệm và ngăn chặn rò rỉ nước tại các bề mặt tiếp xúc.
Trước mỗi mùa sưởi ấm, hãy mở van xả đáy để xả cặn tích tụ, rỉ sét và các tạp chất khác trong đường ống để tránh tắc đường ống. Sáu tháng một lần, kiểm tra tình trạng bịt kín của van bi và van xả, thoát nước ở từng đường nhánh. Nếu có rò rỉ nước nhẹ, hãy siết chặt các ren vừa phải mà không tháo rời toàn bộ van phân phối và thu gom nước.
Khi một đường ống địa nhiệt nào đó của hệ thống sưởi không nóng lên hoặc bị rò rỉ, chỉ cần đóng van bi độc lập tương ứng với đường nhánh đó. Các đường nhánh sưởi ấm khác sẽ tiếp tục lưu thông và cung cấp sưởi ấm bình thường. Sau khi hoàn tất bảo trì và bật nước, hãy mở van xả của đường nhánh đó để xả hết không khí tích tụ và khôi phục lại hệ thống sưởi bình thường.
Khi hệ thống sưởi địa nhiệt ngừng hoạt động lâu ngày vào cuối mùa sưởi, hãy mở van xả để xả hết nước tích tụ trong toàn bộ đường ống nhằm tránh trường hợp đường ống và van phân phối, thu nước bị nứt do đóng băng vào mùa đông. Làm khô các vết nước trên bề mặt của van phân phối và thu nước, giữ cho bên trong hộp khô ráo và làm chậm quá trình oxy hóa và đóng cặn của đồng thau.
Trả lời: Đối với ống góp kiểu chia truyền thống, van xả, van thoát nước và van bi nhánh cần được lắp ráp riêng tại chỗ. Quá trình lắp ráp phức tạp và lỗi lắp đặt của con người có thể dễ dàng gây rò rỉ. Sản phẩm này được cài đặt sẵn tại nhà máy với tất cả các thành phần chức năng. Nhà máy hoàn thành bài kiểm tra độ kín áp lực nước và tại chỗ chỉ yêu cầu kết nối các ống sưởi sàn. Điều này rút ngắn đáng kể thời gian xây dựng trang trí và giảm khả năng rò rỉ đường ống và làm lại.
A: Nó hoàn toàn tương thích. Các đầu nối nhánh tiêu chuẩn của sản phẩm có thể được sử dụng cho các thông số kỹ thuật chung của ống sưởi PEX và ống sưởi sàn composite nhôm-nhựa hiện có trên thị trường. Trong các dự án trang trí nhà cửa và thương mại, nơi sử dụng cả hai loại ống, không cần phải thay thế ống góp. Việc mua hàng và chuẩn bị hàng hóa sẽ thuận tiện hơn.
Trả lời: Đồng thau sưởi ấm đặc biệt HPb59 có đặc tính chống đóng cặn và chống oxy hóa tuyệt vời. Tường bên trong nhẵn và không có khe hở khớp sau khi rèn một lần. Không có góc chết tích lũy cho quy mô. Lớp chống gỉ được đánh bóng bề mặt có thể ngăn chặn quá trình oxy hóa bởi hơi nước và không dễ bị rỉ sét hoặc tắc nghẽn trong điều kiện tuần hoàn nước ở nhiệt độ cao của hệ thống sưởi sàn trong suốt cả năm.
A: Không cần thao tác thủ công thường xuyên. Van là một cấu trúc ống xả hoàn toàn tự động. Khi không khí được tạo ra bên trong đường ống, nó có thể tự động thoát ra ngoài. Chỉ khi hệ thống sưởi sàn được đổ đầy nước lần đầu tiên hoặc được kích hoạt lại vào mùa thay đổi, van xả và thoát nước mới cần được mở hoàn toàn bằng tay để xả hết không khí tích tụ. Sử dụng hàng ngày có thể được vận hành tự động.

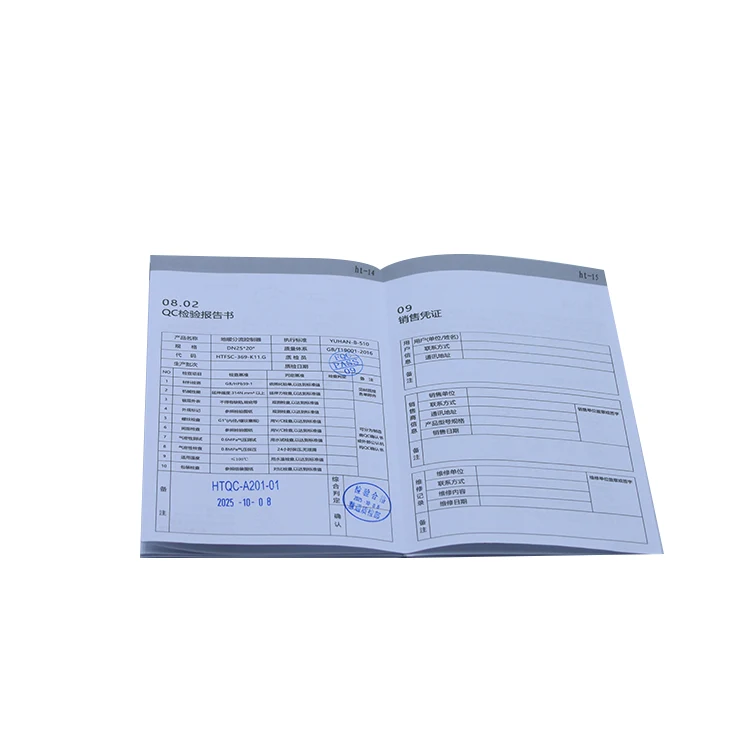

Trả lời: Mỗi lô hàng có thể cung cấp một bộ đầy đủ báo cáo thử nghiệm quang phổ vật liệu đồng thau HPb59, chứng chỉ chất lượng độ kín khí áp suất nước của nhà máy và tệp truy xuất nguồn gốc hàng loạt. Cả phiên bản giấy và điện tử sẽ được phân phối đồng thời để đáp ứng tất cả các yêu cầu xem xét về việc chấp nhận hệ thống sưởi sàn trang trí nhà ở trong nước, đấu thầu dự án HVAC ở nước ngoài, thông quan và nộp hồ sơ hoàn thành dự án.
A: Không cần thay thế tổng thể. Tất cả các van bi nhánh, gioăng silicon cũng như van xả và thoát nước của sản phẩm đều là các bộ phận thay thế độc lập ban đầu của nhà máy. Chỉ khi gioăng đệm hoặc van bi ở vị trí rò rỉ bị hỏng thì mới có thể mua riêng các bộ phận tương ứng để tháo rời và thay thế, giúp giảm đáng kể chi phí bảo trì lâu dài của hệ thống sưởi sàn.
