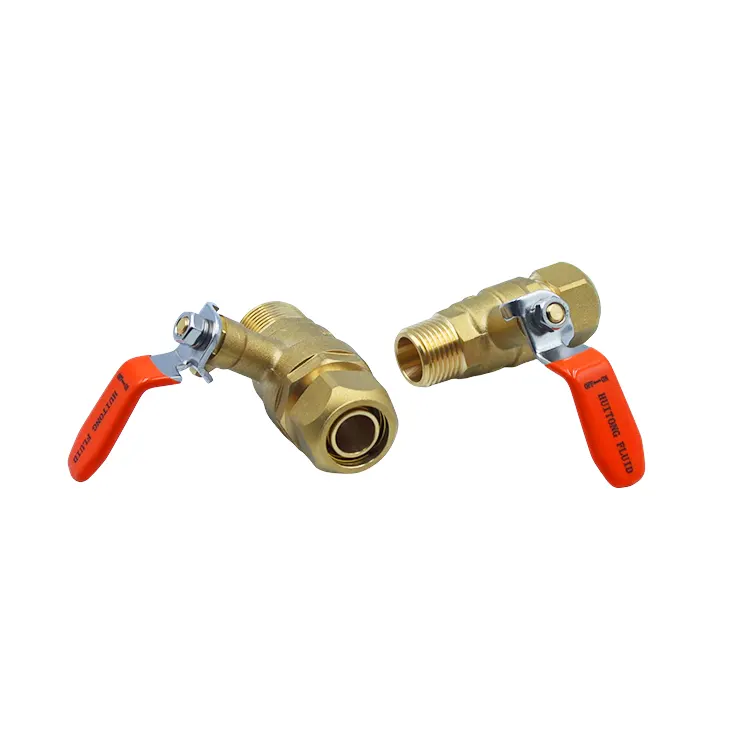

Hầu hết các van bi nồi hơi thông thường trên thị trường đều có ba vấn đề kỹ thuật chính: quy trình hàn phức tạp, độ rung và dịch chuyển của thiết bị cũng như hiện tượng đóng cặn và rò rỉ ở nhiệt độ cao trong thời gian dài. Van bi bằng đồng nén hai vị trí bằng ren nam cho đường ống nồi hơi này là sản phẩm nghiên cứu và phát triển mục tiêu của chúng tôi. Nó sử dụng ren ngoài + giao diện tổng hợp hai đầu ổ cắm, loại bỏ nhu cầu hàn ống đồng; kết hợp với tay cầm giới hạn hai vị trí cơ học, nó chống lại sự bù đắp của van do rung động liên tục của thiết bị từ khía cạnh cấu trúc; sự kết hợp giữa đồng thau DZR rèn và nhựa flo dày có thể chịu được sự ăn mòn cặn nước ở nhiệt độ cao trong thời gian dài của nồi hơi, đường dẫn dòng chảy có đường kính đầy đủ làm giảm lực cản tuần hoàn nước và thân máy nhỏ gọn phù hợp với các tủ thiết bị hẹp.
|

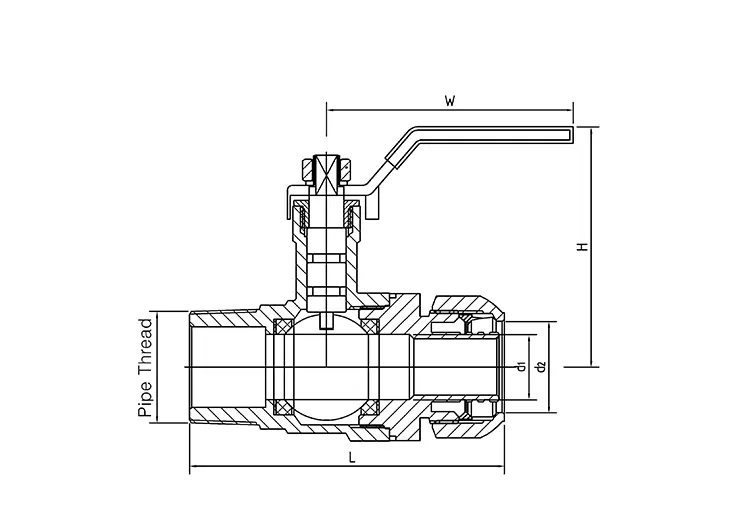

Thông số sản phẩm |
L |
d1 |
d2 |
Chủ đề ống |
W |
H |
|
|
DN |
Kích cỡ |
||||||
|
15 |
16mm−1/2M |
67.5 |
10.0 |
16.5 |
G/PT/NPT |
56.75 |
52.75 |
|
20 |
20mm−3/4M |
72.4 |
15.0 |
21.0 |
G/PT/NPT |
56.75 |
55.25 |
1. Đầu ren ngoài có độ chính xác tiêu chuẩn: Đầu thân van được quay CNC chính xác bằng ren ngoài đa năng, có thể kết nối trực tiếp với giao diện thiết bị ban đầu của nồi hơi gas và máy nhiệt độ khuôn. Không cần mua thêm đầu nối giảm tốc, giảm các nút kết nối đường ống, đồng thời giảm chi phí mua sắm phụ kiện và rủi ro rò rỉ. Nó phù hợp cho việc lắp ráp hàng loạt máy hoàn chỉnh được tiêu chuẩn hóa.

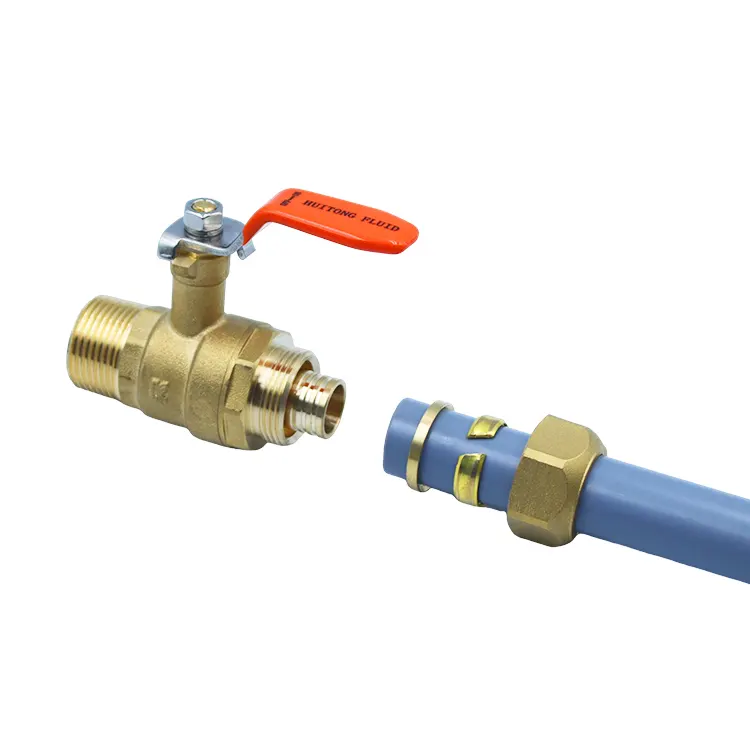

2. Cấu trúc khóa ferrule kép: Đầu còn lại được trang bị thành phần ferrule kép hai lớp. Sau khi lắp ống đồng cắt phẳng và siết chặt đai ốc, nó có thể được khóa chắc chắn. Không cần máy hàn, que hàn hoặc quá trình làm mát. Một người có thể nhanh chóng hoàn thành việc lắp ráp đường ống. Điều này cải thiện đáng kể hiệu quả lắp ráp của dây chuyền sản xuất nồi hơi và loại bỏ nguy cơ hư hỏng vật liệu ống ở nhiệt độ cao trong quá trình hàn.

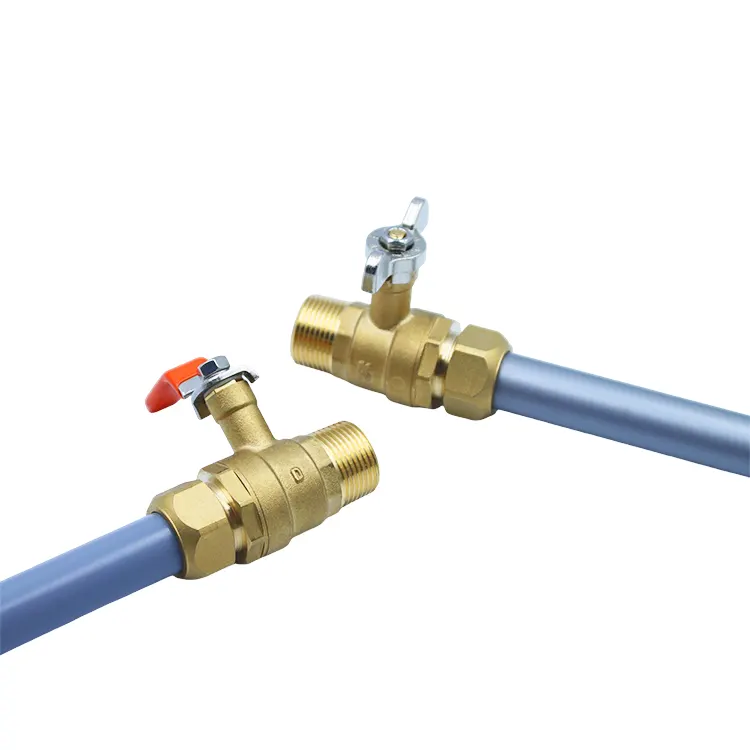

3. Tương thích với nhiều loại đường ống kim loại: Van bi bằng đồng nén hai vị trí bằng ren nam cho đường ống nồi hơi phù hợp với các ống đồng thông thường được sử dụng trong nồi hơi và ống thép không gỉ cho các thiết bị. Đai ốc ferrule có thể được nới lỏng để tháo rời đường ống mà không làm hỏng nó. Trong quá trình bảo trì thiết bị hoặc sửa đổi đường ống, van và đường ống có thể được tái sử dụng. Việc kết hợp lô dài hạn có thể liên tục giảm chi phí vật liệu vận hành và bảo trì kỹ thuật.
1. Cơ chế khóa hai vị trí cơ học: Không giống như tay cầm thông thường với vị trí không giới hạn, Van bi bằng đồng nén hai vị trí ren nam được trang bị cơ chế khóa độc lập. Sau khi chuyển đổi, nó có thể được cố định ở vị trí mở hoàn toàn hoặc đóng hoàn toàn. Nó sẽ không từ từ trượt sang trạng thái nửa mở do sự rung liên tục của bơm và quạt nồi hơi, do đó loại bỏ các vấn đề rò rỉ nửa mở và hiệu suất sưởi không đủ.
2. Cấu trúc chống rung đã trải qua 10.000 lần thử nghiệm mô phỏng trong các điều kiện làm việc khác nhau: Nhà máy tiến hành các thử nghiệm mô phỏng đặc biệt trong điều kiện rung liên tục 24 giờ của nồi hơi để tiến hành xác minh độ bền. Lực cắn của cơ cấu khóa giới hạn đồng đều và ổn định. Ngay cả khi sử dụng trong hệ thống sưởi ấm liên tục quanh năm sẽ không bị lỏng vị trí, đảm bảo khả năng kiểm soát lâu dài trạng thái dòng nước.
3. Thao tác hành trình ngắn 90°: Tay cầm chỉ cần xoay 90° để đóng mở. Lực thao tác nhẹ nhàng. Ngay cả khi nó được lắp đặt trong tủ nồi hơi sâu và hẹp, không cần phải dành không gian vận hành lớn. Hoạt động kiểm tra hàng ngày và chuyển đổi đường dẫn nước rất thuận tiện và dễ dàng.
1. Vật liệu đế bằng đồng thau không chì DZR đúc: Quá trình rèn nóng tích hợp đồng thau chống loại bỏ kẽm, với mật độ vật liệu vượt xa thân van đúc. Nó ít bị oxy hóa và hình thành cặn nước trong quá trình vận chuyển lâu dài nước nóng chu trình nóng và lạnh của nồi hơi, đồng thời không thải ra kim loại nặng gây ô nhiễm môi trường tuần hoàn, đáp ứng các tiêu chuẩn an toàn cho việc sử dụng nước của thiết bị trao đổi nhiệt công nghiệp và sưởi ấm gia đình.
2. Bóng nổi mạ Chrome + đế van PTFE dày: Bề mặt của quả bóng được đánh bóng bằng crom cứng và được kết hợp với đế bịt kín bằng polyme flo dày. Nó có thể bịt kín cả dòng nước xuôi và ngược, đối phó với tác động áp lực nước luân phiên do khởi động-dừng nồi hơi thường xuyên. Sử dụng lâu dài không bị cứng hay rò rỉ nước, giảm tần suất tắt máy và bảo trì thiết bị.
3. Thân van được gia cố chống xả: Một giới hạn bổ sung và cấu trúc chống tách rời được bổ sung ở dưới cùng của thân van để tăng cường thiết kế cho áp suất cao tức thời trong quá trình khởi động và dừng đường thủy của nồi hơi, tránh thân van bật ra ngoài và nước hoặc dầu nóng và nước nóng bắn tung tóe, nâng cao hệ số an toàn vận hành của toàn bộ máy nồi hơi.
1. Đi thẳng không có khoảng chết Khoang dòng chảy lớn: Không có phần nhô ra hoặc tích tụ bên trong, dẫn đến tổn thất nhiệt thấp trong quá trình tuần hoàn nước nóng. Sẽ không có vấn đề giảm áp suất đường ống không đủ hoặc suy giảm sinh nhiệt của lò hơi, đảm bảo hiệu quả kiểm soát nhiệt độ ổn định của bộ trao đổi nhiệt và máy nhiệt độ khuôn.
2. Thiết kế tổng thể nhỏ gọn và nhẹ: Van bi bằng đồng nén hai vị trí ren nam cho đường ống nồi hơi có thể tích tổng thể nhỏ và không chiếm thêm không gian bên trong thiết bị, giúp các nhà sản xuất nồi hơi thuận tiện chuẩn hóa cách bố trí dây điện của tủ. Không cần phải mở rộng vỏ thiết bị cho riêng van mà có thể kiểm soát chi phí nguyên vật liệu sản xuất của toàn bộ máy.
3. Phạm vi phủ sóng đầy đủ của nhiều đường kính ống: Các ống kẹp và ren có nhiều kích cỡ khác nhau, đáp ứng các thông số kỹ thuật ống chính của nồi hơi gas cỡ vừa và nhỏ, trạm trao đổi nhiệt và máy đo nhiệt độ khuôn trên thị trường. Các nhà sản xuất thiết bị có thể chuẩn bị trước hàng loạt, đơn giản hóa việc quản lý các danh mục mua sắm linh kiện.
1. Phân tích quang phổ của nguyên liệu thô trước khi cấy ghép: Tất cả các phôi đồng thau đưa vào nhà máy đều trải qua quá trình phân tích thành phần quang phổ để xác minh hàm lượng chì, khả năng chịu nhiệt độ cao và các chỉ số lõi chống mất kẽm. Bất kỳ phôi thép nào có vật liệu không đạt tiêu chuẩn đều được loại bỏ, do đó tránh được vấn đề ăn mòn và nứt thân van trong điều kiện nhiệt độ cao lâu dài ở mức nguyên liệu thô.
2. Kiểm tra cơ bản ba sản phẩm cuối cùng 100%: Mỗi Van bi bằng đồng nén hai vị trí bằng ren nam cho đường ống nồi hơi vượt qua bài kiểm tra độ bền áp suất nước vỏ, phát hiện rò rỉ độ kín khí kiểu bong bóng và kiểm tra độ bền đóng mở mười nghìn lần. Tất cả các tính năng làm kín, chịu áp lực và chống mài mòn cơ bản phải đáp ứng các tiêu chuẩn trước khi đưa vào kho.
3. Xác minh ba lần điều kiện vận hành nồi hơi đặc biệt: Các thử nghiệm riêng biệt bổ sung được tiến hành về độ chính xác khi gắn ren ngoài, lực khóa kẹp ống bọc đôi và độ cứng chống lệch giới hạn vị trí kép để mô phỏng các điều kiện vận hành thực tế của nồi hơi trong điều kiện rung lâu dài. Điều này đặc biệt giải quyết các vấn đề trượt vật liệu ống và rò rỉ phốt thường xảy ra trong hệ thống đường ống của thiết bị sưởi ấm.
4. Quản lý truy xuất nguồn gốc mã hóa đầy đủ: Mỗi sản phẩm được khắc một mã lô độc quyền. Dữ liệu quá trình rèn, xử lý và thử nghiệm được lưu trữ vĩnh viễn để truy xuất nguồn gốc hoàn chỉnh. Đối với mỗi lô hàng, báo cáo thử nghiệm vật liệu đồng, chứng nhận tuân thủ CE và tài liệu kiểm tra chất lượng sản phẩm đầy đủ được cung cấp đồng thời để đáp ứng mọi yêu cầu nhập khẩu thiết bị sưởi ấm vào các quốc gia khác nhau cũng như nghiệm thu và đấu thầu dự án trong các dự án kỹ thuật.
1. Cung cấp chứng nhận tuân thủ đầy đủ: Đối với các đơn đặt hàng số lượng lớn, phiên bản giấy và điện tử của báo cáo vật liệu, chứng nhận CE và báo cáo kiểm tra nhà máy có thể được cung cấp đồng thời. Các tài liệu đầy đủ và được tiêu chuẩn hóa, loại bỏ nhu cầu thử nghiệm bổ sung của bên thứ ba. Có thể hoàn thành việc khai báo hải quan hiệu quả và đăng ký dự án ở nước ngoài cho thiết bị.
2. Hướng dẫn kỹ thuật độc quyền cho đường ống sưởi ấm: Đội ngũ kỹ thuật chuyên nghiệp chuyên về phụ kiện nồi hơi có thể cung cấp hướng dẫn trực tiếp về thông số kỹ thuật lắp ráp ống đồng nổ kép, gỡ lỗi tổng thể đường thủy của nồi hơi và xử lý sự cố chuyên biệt về các lỗi bịt kín và rò rỉ. Điều này rút ngắn chu kỳ gỡ lỗi thiết bị cho khách hàng.
3. Phản hồi hậu mãi trực tuyến nhanh chóng bằng nhiều ngôn ngữ: Cung cấp dịch vụ tư vấn trực tuyến đa ngôn ngữ cho các nhà sản xuất thiết bị nồi hơi và nhà thầu dự án sưởi ấm toàn cầu. Các giải pháp thích ứng đường ống tùy chỉnh có thể được cung cấp cho các trạm trao đổi nhiệt quy mô lớn và các đơn đặt hàng máy hoàn chỉnh cho nồi hơi. Cũng có sẵn nguồn cung cấp ổn định lâu dài các con dấu thay thế ban đầu của nhà máy và vòng nổ.
4. Bảo hành toàn bộ máy OEM 12 tháng: Toàn bộ Van bi bằng đồng nén hai vị trí bằng ren nam dành cho dòng Đường ống nồi hơi thống nhất cung cấp bảo hành 12 tháng. Trong điều kiện tuần hoàn nóng và lạnh bình thường của nồi hơi, các vấn đề như rò rỉ liên quan đến vật liệu và quy trình sản xuất, hỏng hóc giới hạn và lỏng vòng nổ đều có thể được hỗ trợ bằng cách khắc phục kỹ thuật miễn phí và thay thế linh kiện.
Trả lời: Ngoài ba thử nghiệm thông thường về áp suất nước, độ kín khí và độ bền đóng mở, chúng tôi còn bổ sung thêm ba thử nghiệm cụ thể cho nồi hơi: thử nghiệm khớp độ chính xác của ren ngoài, thử nghiệm độ bền của ống kẹp ổ cắm đôi chống tách rời và thử nghiệm độ bền chống rung giới hạn vị trí kép. Các thử nghiệm này mô phỏng đầy đủ các điều kiện vận hành rung thực tế trong 24 giờ của nồi hơi, ngăn ngừa hai loại lỗi thường gặp trong thiết bị sưởi - trượt đường ống và rò rỉ phốt - ngay từ đầu.
Trả lời: Nó được áp dụng rộng rãi cho nồi hơi nước nóng đốt gas, lò sưởi bằng điện, trạm trao đổi nhiệt dạng tấm và đường ống tuần hoàn nóng và lạnh của máy nhiệt độ khuôn. Thân van sử dụng ren ngoài phổ quát tiêu chuẩn công nghiệp và không cần thêm khớp giảm tốc. Nó có thể kết nối trực tiếp với giao diện ban đầu của hầu hết các thiết bị chính của nồi hơi. Các thông số kỹ thuật đa khớp nối bao gồm các đường kính ống đồng phổ biến trên thị trường và toàn bộ máy có khả năng tương thích mạnh mẽ.
A: Nó được hỗ trợ để tháo rời mà không bị hư hỏng và tái sử dụng. Bằng cách nới lỏng đai ốc khóa của ống sắt, ống đồng có thể được tháo ra một cách trơn tru. Vật liệu ống sẽ không bị biến dạng nén, nứt hoặc biến dạng. Van và ống đồng còn nguyên vẹn có thể được lắp ráp lại và sử dụng lại. Việc kết hợp lô dài hạn có thể liên tục giảm chi phí mua vật liệu bảo trì cho thiết bị nồi hơi.
A: Cấu trúc tổng thể của thân van nhỏ gọn. Tay cầm có hành trình ngắn 90° không yêu cầu khoảng hở vận hành lớn. Không gian dành riêng trong tủ nồi hơi kín tiêu chuẩn có thể dễ dàng hoàn thành việc điều khiển xoay và sẽ không xảy ra trường hợp tay cầm bị chặn, vận hành vất vả hoặc không thể chuyển đổi đường dẫn nước. Nó tương thích với thiết kế tủ tiêu chuẩn của toàn bộ máy.
