Van bi kết nối hàn

Van bi kết nối hàn là loại van điều khiển đường ống tổng hợp độc đáo được phát triển bởi Huitong. Ống hàn đồng mở rộng một mặt được hàn đồng vĩnh viễn và hợp nhất với ống đồng, loại bỏ sự ăn mòn điện hóa và rò rỉ rung động lâu dài. Đầu còn lại có đai ốc liên kết có thể tháo rời để dễ dàng tháo rời và bảo trì mà không cần cắt, tích hợp hoàn hảo tính ổn định lâu dài của đường ống hàn với sự thuận tiện khi vận hành của van liên kết.

Thân van được làm bằng đồng thau rèn không chì dày, được trang bị các quả bóng mạ crom và phớt hai lớp Teflon dày. Cấu trúc dòng mở hoàn toàn giúp giảm thất thoát dòng nước tuần hoàn, đồng thời thân van chống phồng rộp phù hợp với nồi hơi và các dao động áp suất nước xen kẽ trong hệ thống sưởi và sưởi sàn. Toàn bộ bộ van trải qua quá trình kiểm soát chất lượng chuyên biệt đối với cả kết cấu hàn và liên kết. Nó bao gồm nhiều đường kính ống và có sẵn cho các hệ thống ống đồng HVAC thương mại và trang trí gia đình, đóng vai trò như một van kỹ thuật khác biệt phục vụ cho cả nhu cầu xây dựng ban đầu và nhu cầu bảo trì tiếp theo.

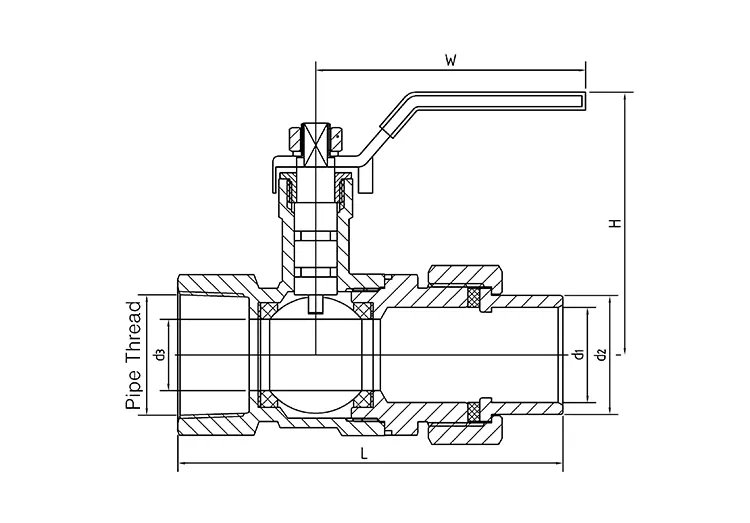

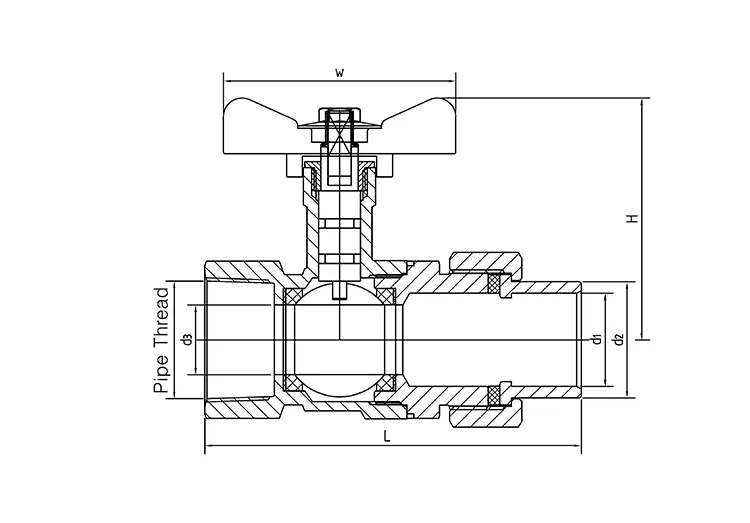

Thông số kỹ thuật

Ưu điểm của thiết kế kết cấu là gì?

1. Tay áo hàn đồng mở rộng một mặt

Thân van được mở rộng và tích hợp ở một bên, đầu hàn đồng có thể được hàn trực tiếp với ống đồng tiêu chuẩn. Vật liệu đồng và đồng thau có tính tương thích cao, không có khe hở sau khi nung chảy, tránh hoàn toàn các vấn đề ăn mòn điện hóa và rò rỉ nước do tuần hoàn nước ở nhiệt độ cao trong thời gian dài. Sau khi hình thành, đường ống có hiệu suất tổng thể mạnh mẽ và khả năng chống rung tuyệt vời.

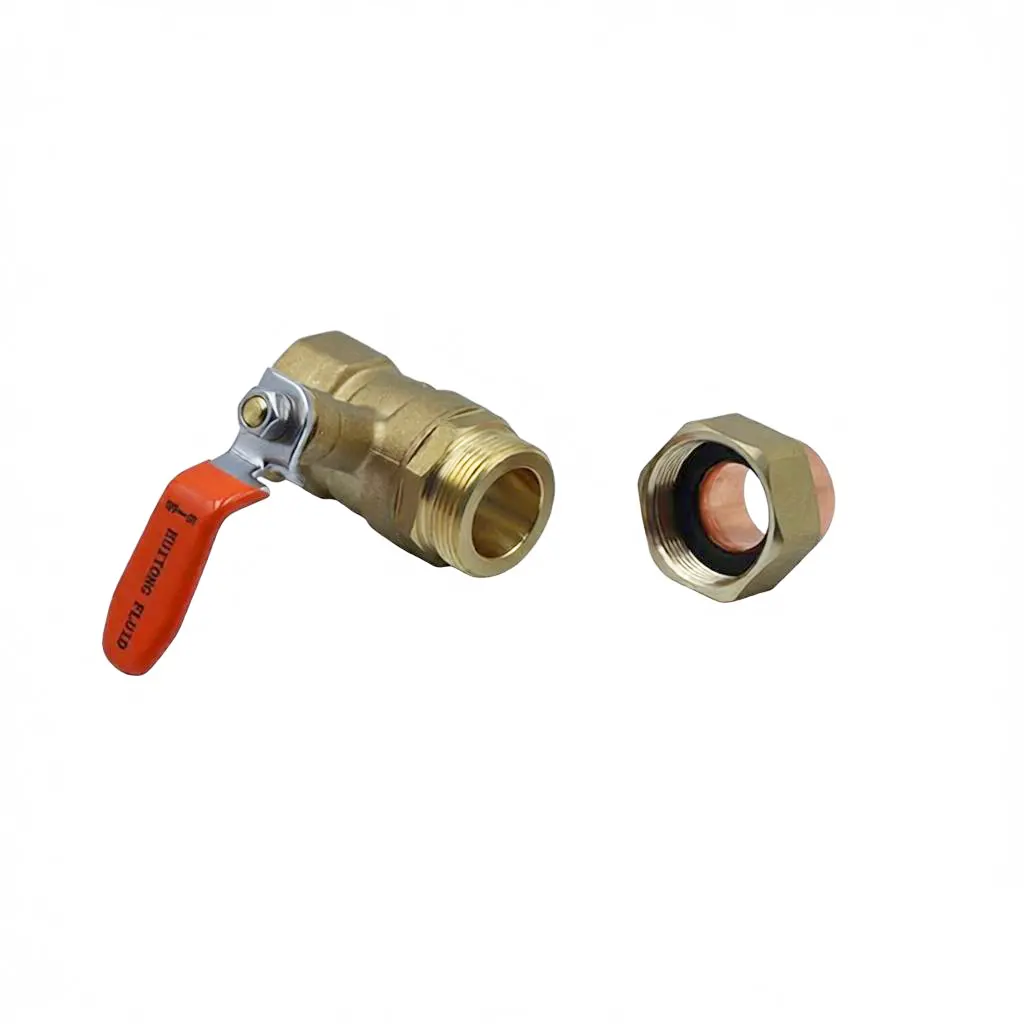

2. Thành phần đai ốc liên kết loại riêng biệt ở phía bên kia

Phía bên kia được trang bị cấu trúc ren liên kết có thể tháo rời. Trong quá trình thay van, vệ sinh đường ống và bảo trì thiết bị sau này, chỉ cần nới lỏng đai ốc liên kết để tách thân van mà không cần cắt hay bỏ ống đồng ban đầu. Điều này làm giảm đáng kể mức tiêu thụ vật liệu đường ống và thời gian xây dựng tại chỗ, đồng thời giảm chi phí vận hành và bảo trì lâu dài của dự án HVAC.

3. Cấu trúc kép bổ sung cho nhau cho kỹ thuật đường ống toàn chu trình

Trong quá trình thi công ban đầu, đầu hàn được sử dụng để hoàn thiện việc cố định đường ống, đảm bảo hoạt động lâu dài và độ kín ổn định. Trong quá trình bảo trì sau này, cấu trúc liên kết được sử dụng để có thể tháo rời và lắp ráp nhanh chóng, điều này không chỉ giải quyết chi phí bảo trì cao của đường ống hàn hoàn toàn mà còn bù đắp những thiếu sót của van bi liên kết nguyên chất không chịu được rung động nhiệt độ cao trong thời gian dài. Nó phù hợp cho các hệ thống tuần hoàn HVAC dài hạn.

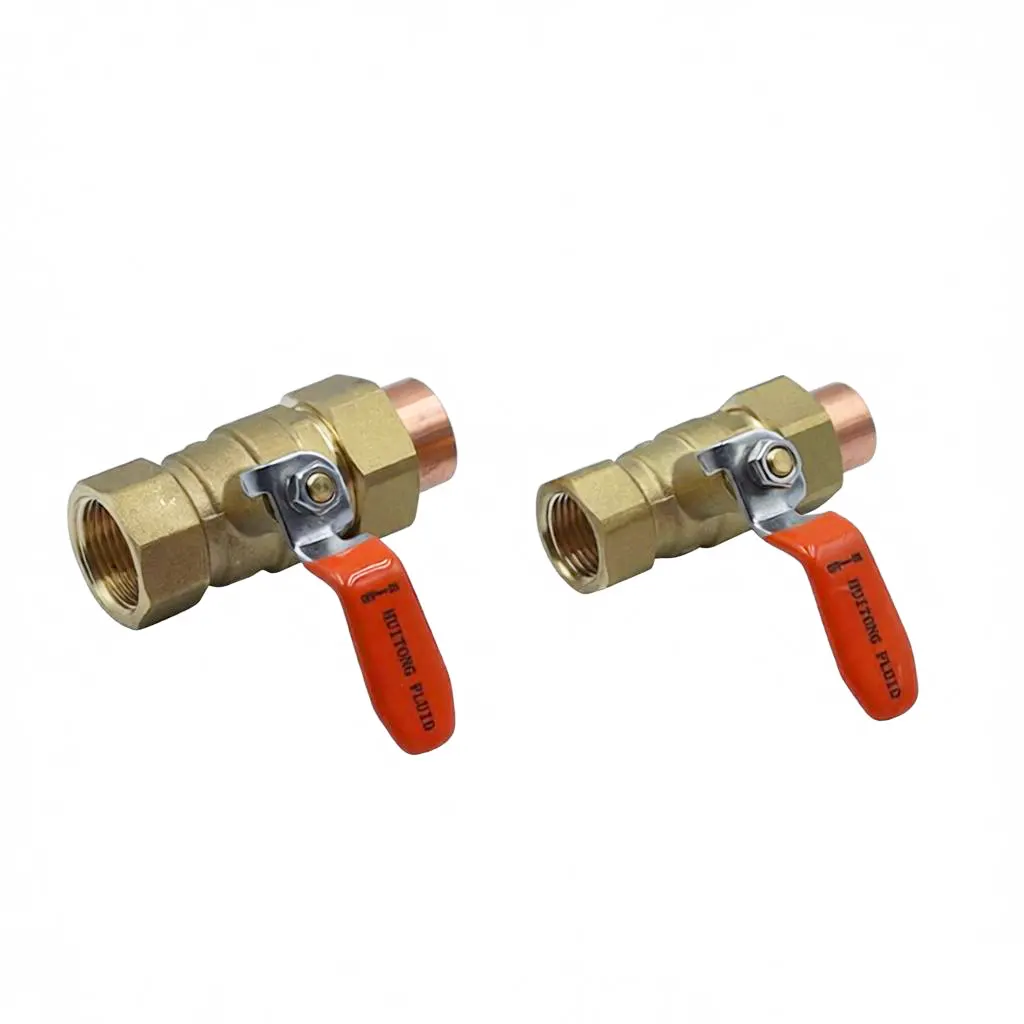

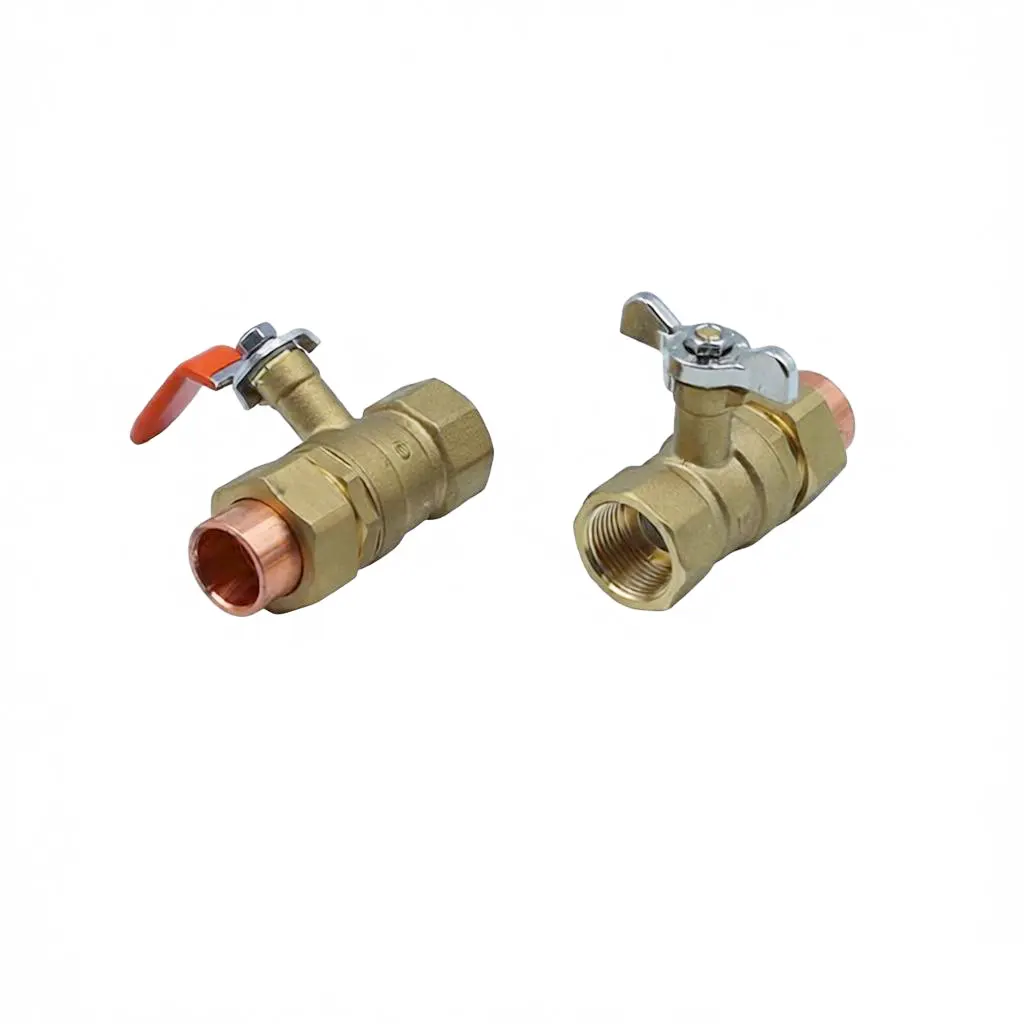

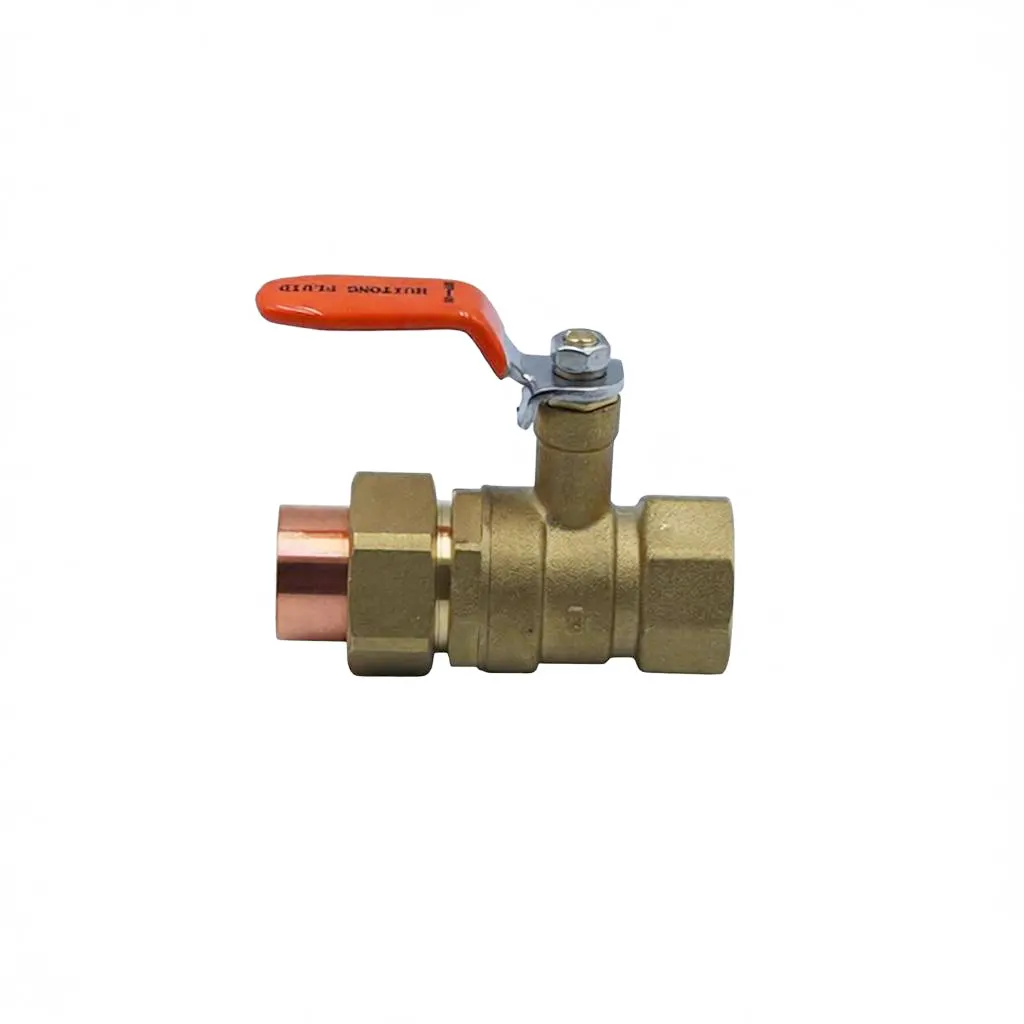

Chi tiết sản phẩm

1. Rèn DZR không chì dày

Thân van của Van bi kết nối hàn được sản xuất bằng quy trình rèn nóng. Độ dày thành van đồng đều, khả năng chịu áp lực và chống nứt vượt trội so với thân van đúc thông thường. Vật liệu không chì không thải ra kim loại nặng, phù hợp cho việc lọc nước gia đình và cung cấp nước nóng thương mại. Nó không dễ bị hình thành cặn, rỉ sét hoặc thủng ngay cả khi chịu dòng nước nhiệt độ cao trong thời gian dài.

2. Bóng đặc mạ crom

Bề mặt của quả bóng được mạ crom và đánh bóng chính xác, giúp bóng có khả năng chống mài mòn và chống cặn. Đế van Teflon dày hai lớp vừa khít với cả hai bên và có thể duy trì độ rò rỉ bằng 0 bất kể tác động của dòng nước nóng và lạnh tiến hay lùi. Nó có thể chịu được sự thay đổi áp suất nước xen kẽ do chênh lệch nhiệt độ giữa hệ thống sưởi và nồi hơi suốt cả ngày.

3. Tích hợp thanh van an toàn chống nổ

Một cấu trúc khóa giới hạn được thêm vào ở dưới cùng của thanh van để tăng cường nó chống lại áp suất cao tức thời được tạo ra trong quá trình khởi động-dừng nồi hơi hoặc chuyển đổi máy bơm. Điều này giúp ngăn thanh van bật ra và môi trường nhiệt độ cao không bị bắn ra ngoài, từ đó nâng cao hệ số an toàn vận hành tổng thể của thiết bị HVAC.

Làm thế nào để tối ưu hóa hiệu quả cấp nước của hệ thống HVAC?

1. Kênh dòng chảy toàn đường kính không bị gián đoạn: Thân van không có phần nhô ra tiết lưu bên trong, giúp nước chảy êm ái mà không bị cản trở. Điều này ngăn ngừa các vấn đề như sưởi ấm không đồng đều trong hệ thống sưởi sàn và giảm hiệu quả trao đổi nhiệt của điều hòa không khí trung tâm. Nó giữ lại hoàn toàn dòng chảy thiết kế của đường ống, tiết kiệm năng lượng tiêu thụ của thiết bị.

2. Tay cầm vận hành trơn tru mở rộng 90°: Tay cầm đóng mở kiểu tay cầm dài có mô-men xoắn vận hành nhẹ nhàng. Nó chỉ cần xoay 90° để hoàn thành công tắc đóng và mở hoàn toàn. Ngay cả khi được lắp đặt trong các ngăn hẹp của hộp sưởi sàn hoặc phòng máy điều hòa không khí, nó có thể dễ dàng di chuyển mà không bị kẹt hoặc cản trở hoạt động.

3. Hình dáng đường ống hàn gọn gàng: Hàn một mặt không có mối nối lộ ra ngoài. Bề mặt đường ống nhẵn và phẳng, không có kẽ hở để tích tụ bụi và cặn. Điều này làm giảm tần suất làm sạch đường ống và phù hợp với môi trường hoạt động khép kín lâu dài trong phòng máy và trần nhà.

Kiểm tra chất lượng được phân loại độc quyền theo cấu trúc kép

1. Sàng lọc trước quang phổ của nguyên liệu thô kim loại kép để xác định các tính chất cơ bản về khả năng chịu nhiệt độ và chống ăn mòn của chất nền: Tất cả nguyên liệu thô cho thân van bằng đồng và ống hàn bọc đồng đều trải qua thử nghiệm quang phổ khi nhập cảnh, xác minh hàm lượng không chì, khả năng chịu nhiệt độ cao, chống mất kẽm và các chỉ số chống ăn mòn. Điều này đảm bảo tránh được rủi ro hư hỏng vật liệu ở nhiệt độ cao trong thời gian dài từ nguồn.

2. Kiểm tra cơ bản chung ba cấp độ cho thành phẩm, đảm bảo tất cả hiệu suất cơ bản đáp ứng các tiêu chuẩn lưu trữ: Mỗi Van bi kết nối mối hàn đều được kiểm tra đầy đủ thông qua khả năng chịu áp lực nước của vỏ, phát hiện rò rỉ dạng bong bóng và kiểm tra độ bền mười nghìn lần. Niêm phong rò rỉ và các khuyết tật gây nhiễu công tắc được sàng lọc.

3. Xác minh tính đặc hiệu kép khác biệt, xử lý sự cố có mục tiêu đối với hai loại lỗi cụ thể về kết cấu: Phát hiện lỗ hổng thẩm thấu được tiến hành đối với các đầu hàn bọc đồng để kiểm tra độ xốp của mối hàn, mối hàn không hoàn chỉnh và các vết nứt vi mô; độ chính xác của khớp cắn và các thử nghiệm khóa lắp ráp lặp đi lặp lại được thực hiện cho các ren liên kết để ngăn chặn sự cố lỏng của liên kết và trượt ren, đồng thời kiểm soát chất lượng của đầu hàn và đầu liên kết.

4. Quản lý truy xuất nguồn gốc mã hóa toàn bộ, cung cấp các gói chứng nhận kỹ thuật hoàn chỉnh: Mỗi sản phẩm được khắc một mã lô độc lập. Tất cả dữ liệu quá trình từ rèn, hàn, xử lý và thử nghiệm đều được lưu trữ vĩnh viễn; đối với mỗi lô hàng, báo cáo quang phổ vật liệu, chứng chỉ tuân thủ CE và báo cáo phát hiện lỗi thành phẩm có thể được cung cấp đồng thời, đáp ứng tất cả các tiêu chuẩn đánh giá về đấu thầu dự án HVAC, thông quan thiết bị ở nước ngoài và nghiệm thu dự án.

Dịch vụ hỗ trợ chu trình toàn diện

1. Hướng dẫn kỹ thuật chuyên ngành HVAC đa chiều

Đội ngũ kỹ thuật chuyên nghiệp có thể cung cấp các giải pháp chuyên dụng riêng cho các vấn đề như kiểm soát nhiệt độ hàn ống đồng, điều chỉnh lực lắp ráp các đai ốc, kiểm tra áp suất của đường ống nóng và lạnh cũng như xử lý sự cố các mối hàn và rò rỉ liên kết. Điều này rút ngắn chu kỳ vận hành tại chỗ.

2. Phản hồi hậu mãi trực tuyến 24/7

Cung cấp tư vấn trực tuyến đa ngôn ngữ cho người mua trong và ngoài nước về các dự án điều hòa không khí trung tâm và sưởi ấm nồi hơi. Nhanh chóng giải quyết các câu hỏi lắp ráp, vấn đề tương thích và báo cáo lỗi sau bán hàng, bất kể chênh lệch về thời gian.

3. Gói hỗ trợ tùy chỉnh cho các dự án sưởi ấm lớn

Đối với các đơn đặt hàng thiết bị điều hòa không khí trung tâm thương mại và sưởi ấm tập trung hàng loạt, các kế hoạch phù hợp và lựa chọn tùy chỉnh có thể được cung cấp dựa trên bố cục đường ống. Nguồn cung cấp ổn định lâu dài các đai ốc liên kết nhà máy, đế van bịt kín và các bộ phận thay thế ống hàn đồng đảm bảo cung cấp phụ tùng thay thế cho việc bảo trì dự án trong nhiều năm.

4. Bảo hành toàn bộ máy gốc 12 tháng tại nhà máy

Tất cả các van bi hàn liền khối đều được cung cấp thống nhất với chế độ bảo hành 12 tháng. Trong điều kiện tuần hoàn sưởi ấm và làm mát thông thường, các vấn đề như nứt mối hàn, rò rỉ liên kết và hỏng hóc do nguyên liệu thô và quy trình sản xuất gây ra có thể được sửa chữa và cung cấp miễn phí các bộ phận thay thế.

Kịch bản kỹ thuật ứng dụng

1. Hệ thống ống đồng tuần hoàn điều hòa trung tâm thương mại

Hệ thống này phù hợp để kết nối thiết bị chính và mạch nhánh trao đổi nhiệt cuối. Đầu hàn được cố định vào đường ống chính của phòng máy, đầu ren nối với thiết bị đầu cuối. Trong tương lai, khi bảo trì thiết bị, không cần phải cắt đường ống chính, giảm đáng kể thời gian ngừng hoạt động để bảo trì điều hòa trung tâm.

2. Hệ thống sưởi sàn tập trung khu dân cư

Đường ống chính của tòa nhà áp dụng công nghệ hàn đảm bảo sưởi ấm ổn định quanh năm. Các mạch nhánh của mỗi hộ gia đình đều được trang bị kết cấu ren. Khi cải tạo hoặc sửa chữa đường ống riêng lẻ của từng hộ gia đình, chúng có thể được tháo rời và lắp ráp lại riêng biệt mà không ảnh hưởng đến quá trình tuần hoàn nhiệt của toàn bộ tòa nhà.

3. Hệ thống đường ống vào và ra của nồi hơi nước nóng thương mại

Đây là hệ thống đường ống đặc biệt dành cho nồi hơi nước nóng công nghiệp và thương mại. Nó có thể chịu được sự dao động áp suất nước trong quá trình khởi động và tắt lò hơi. Đầu hàn được lắp vào thân nồi hơi để lắp đặt, kết cấu ren thuận tiện cho việc vệ sinh, bảo trì, thay thế bộ lọc, đường ống nồi hơi định kỳ.

4. Hệ thống ống đồng cấp nước và lọc nước thương mại lớn

Hệ thống này được sử dụng để lọc và lưu thông nước tập trung trong các trung tâm mua sắm và khách sạn. Thân van được làm bằng vật liệu rèn không chì, tuân thủ các tiêu chuẩn an toàn về nước uống. Hệ thống đường ống hàn gọn gàng, hợp vệ sinh, kết cấu ren thuận tiện cho việc bảo trì, thay thế các bộ lọc, đường ống lọc nước sau này.

Câu hỏi thường gặp

Hỏi: So với van bi hàn hoàn toàn, van bi loại nửa hàn và nửa liên kết có ưu điểm gì?

Trả lời: Nếu van bi hàn hoàn toàn bị hỏng, toàn bộ phần ống đồng phải được cắt bỏ và hàn lại. Quá trình này đòi hỏi chi phí cao về vật liệu và nhân công cũng như thời gian ngừng hoạt động kéo dài. Đầu liên kết của sản phẩm này cho phép tháo rời thân van mà không làm hỏng nó mà vẫn giữ được ống đồng hàn nguyên bản. Chỉ cần thay thế van, hoạt động của đường ống có thể được khôi phục, giảm đáng kể tổn thất về vật liệu và thời gian cho việc bảo trì sau này trong các dự án HVAC. Nó phù hợp cho các dự án sưởi ấm thương mại và tập trung cần bảo trì thường xuyên.

Câu hỏi: Sau nhiều lần tháo rời và lắp lại cấu trúc mặt bích, hiệu suất bịt kín có suy giảm nhanh chóng không?

Trả lời: Van bi kết nối hàn được trang bị miếng đệm kín bằng nhựa PTFE dày và chống mài mòn. Dung sai tháo gỡ ren mặt bích được tiêu chuẩn hóa là hợp lý và hiệu suất bịt kín sẽ không giảm đáng kể trong vòng 10 lần tháo gỡ tiêu chuẩn. Nếu có rò rỉ nhỏ sau khi tháo rời nhiều lần, chỉ cần thay thế miếng đệm kín do nhà máy cung cấp ban đầu để khôi phục rò rỉ bằng không. Không cần thiết phải thay thế toàn bộ van.

Hỏi: Trong hộp hẹp, thao tác mở rộng của tay cầm có bị cản trở bởi lớp bông cách nhiệt không?

A: Tay cầm mở rộng mở rộng ra phía ngoài để bao phủ khu vực thao tác. Thân chính của thân van có thể bao bọc hoàn toàn lớp bông cách nhiệt, chỉ hở tay cầm. Điều này sẽ không phá vỡ cấu trúc cách nhiệt của đường ống. Thao tác chuyển đổi hành trình ngắn 90° cho phép đóng mở dễ dàng trong một hộp hẹp và kín, không bị cản trở và thao tác dễ dàng.
