Van bi hàn ống ngắn tiêu chuẩn thường không đủ không gian làm việc để hàn tại chỗ, dẫn đến các vấn đề như phản ứng tổng hợp mối hàn kém, khớp lạnh và rò rỉ nước. Trong khi đó, van hàn ren đực tiêu chuẩn không thể kết nối trực tiếp với thiết bị có cổng ren cái, cần có bộ chuyển đổi để bổ sung thêm các điểm rò rỉ tiềm ẩn. Van bi đồng thau có ren ống hàn mở rộng này giải quyết cụ thể hai điểm khó khăn này liên quan đến khả năng tương thích lắp đặt và thiết bị. Một bên thân van có ống hàn đồng mở rộng tích hợp, mang đến cho thợ hàn không gian rộng rãi và giảm đáng kể khả năng xảy ra khuyết tật khi hàn. Mặt còn lại có các ren cái được thiết kế chính xác, cho phép kết nối trực tiếp với các cổng cái của nồi hơi, bộ điều hòa không khí trung tâm và thiết bị lọc nước mà không cần phụ kiện trung gian.
|

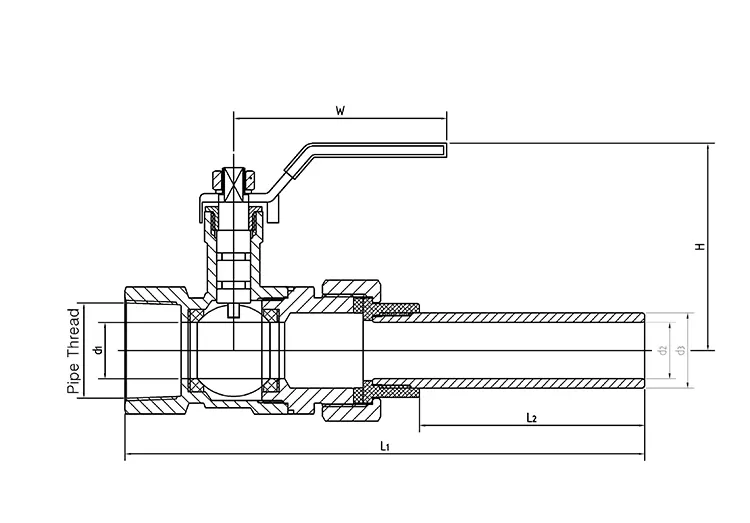

Thông số sản phẩm |
L1 |
L2 |
d1 |
d2 |
d3 |
Chủ đề ống |
W |
H |
|
|
DN |
Kích cỡ |
||||||||
|
15 |
16mm−1/2F |
134.5 |
60 |
10 |
10 |
15 |
G/PT/NPT |
56.75 |
52.75 |
|
20 |
20mm−3/4F |
138.5 |
60 |
15 |
15 |
20 |
G/PT/NPT |
56.75 |
55.75 |
|

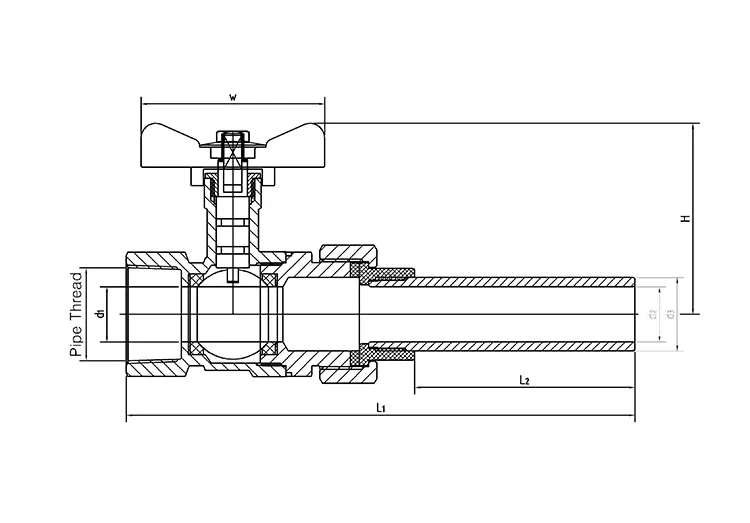

Thông số sản phẩm |
L1 |
L2 |
d1 |
d2 |
d3 |
Chủ đề ống |
W |
H |
|
|
DN |
Kích cỡ |
||||||||
|
15 |
16mm–1/2F |
134.5 |
60 |
10 |
10 |
15 |
G/PT/NPT |
50 |
49 |
|
20 |
20mm–3/4F |
138.5 |
60 |
15 |
15 |
20 |
G/PT/NPT |
50 |
51.7 |
1. Ống hàn mở rộng: So với các đầu hàn ngắn trên các mẫu tiêu chuẩn, ống bọc đồng mở rộng tích hợp giúp mở rộng đáng kể không gian vận hành cho mỏ hàn. Thợ hàn không cần phải làm việc trong những khoảng trống chật chội, mang lại các hạt hàn đồng đều, đầy đủ và loại bỏ hiệu quả các khuyết tật do con người gây ra như khớp lạnh, độ ngấu không đủ và các điểm bị thiếu.
2. Cấu trúc composite tích hợp (Đồng thau và Đồng): Thân van và ống hàn đồng mở rộng được nung chảy chính xác tại nhà máy. Hai kim loại có tính tương thích cao, đảm bảo không xảy ra hiện tượng ăn mòn điện trong quá trình di chuyển lâu dài giữa nước nóng và nước lạnh. Mối hàn không có nguy cơ bong tróc hoặc nứt, đảm bảo hiệu suất bịt kín ổn định trong quá trình vận hành đường ống lâu dài.
3. Cấu trúc tích hợp liền mạch: Ống hàn mở rộng và thân van được hợp nhất liền mạch, loại bỏ các mối nối hoặc khoảng trống nơi cặn và tạp chất có thể tích tụ. Điều này làm giảm nguy cơ tắc nghẽn đường ống và ăn mòn cục bộ, giúp van phù hợp với các ứng dụng tuần hoàn nước và sưởi ấm liên tục quanh năm.
1. Ren cái CNC có độ chính xác cao: Kích thước ren phù hợp với tiêu chuẩn ngành, cho phép kết nối trực tiếp với các cổng ren cái tích hợp của nồi hơi, bộ điều hòa không khí trung tâm và thiết bị lọc nước thương mại. Điều này giúp loại bỏ nhu cầu mua và lắp đặt bộ giảm tốc hoặc bộ điều hợp, từ đó giảm các điểm rò rỉ tiềm ẩn trong đường ống.
2. Hiệu chỉnh độ đồng trục ren chuyên dụng: Độ đồng trục ren được xác minh riêng lẻ trước khi xuất xưởng, đảm bảo đường tâm ren căn chỉnh hoàn hảo với đường dẫn dòng chảy của thân van. Điều này ngăn ngừa ứng suất không đồng đều hoặc sự dịch chuyển của miếng đệm trong quá trình kết nối và giảm thiểu nguy cơ rò rỉ tại mối nối ren dưới tác động nhiệt từ áp suất nước nóng và lạnh.
3. Khả năng tương thích với các phụ kiện tiêu chuẩn: Thông số kỹ thuật ren cái được tiêu chuẩn hóa, kết hợp với các kích cỡ khác nhau của ống hàn đồng mở rộng, cho phép tương thích với các thiết bị đường ống đồng có đường kính ngoài khác nhau. Điều này giúp đơn giản hóa việc quản lý hàng tồn kho cho các dự án HVAC bằng cách loại bỏ nhu cầu dự trữ nhiều danh mục sản phẩm.
1. Thân van bằng đồng thau rèn DZR không chì dày: Cấu trúc rèn nóng đảm bảo độ dày thành đồng đều và khả năng chịu áp suất vượt trội so với thân đúc, cho phép van chịu được áp suất cao tức thời trong quá trình khởi động và tắt lò hơi. Vật liệu không chứa chì đáp ứng các tiêu chuẩn vệ sinh nên phù hợp cho đường ống lọc nước sinh hoạt và thương mại.
2. Bóng rắn mạ Chrome với ghế PTFE dày: Van bi bằng đồng thau hàn ống mở rộng có bề mặt được đánh bóng, mạ crôm chính xác, có khả năng chống mài mòn và chống cặn. Đế PTFE hai mặt dày đảm bảo vừa khít, không rò rỉ ở cả hướng dòng chảy thuận và ngược; lớp bịt kín chống lại sự cứng lại và hư hỏng trong quá trình đạp xe ở nhiệt độ cao trong thời gian dài.
3. Thân chống nổ được gia cố: Cơ chế khóa ở chân thân sẽ hấp thụ các cú sốc do áp suất tăng đột ngột trong hệ thống sưởi dưới sàn hoặc hệ thống nước nóng. Điều này ngăn không cho thân cây văng ra hoặc chất lỏng nóng phun ra, do đó giảm rủi ro về an toàn trong phòng cơ khí và khu vực thiết bị.
1. Khoang bên trong đầy lỗ khoan, không bị hạn chế: Bên trong van không có phần nhô ra hoặc vùng chết hạn chế dòng chảy, dẫn đến khả năng cản dòng chảy ở mức tối thiểu. Điều này ngăn chặn việc giảm hiệu quả trao đổi nhiệt của điều hòa không khí trung tâm hoặc nhiệt độ không đồng đều trong hệ thống sưởi dưới sàn, duy trì đầy đủ tốc độ dòng chảy thiết kế của hệ thống và giảm mức tiêu thụ năng lượng của bơm tuần hoàn.
2. Tay cầm dễ thao tác mở rộng 90°: Thiết kế tay cầm dài cung cấp mô-men xoắn mượt mà, chỉ cần xoay 90° để chuyển đổi giữa các vị trí mở hoàn toàn và đóng hoàn toàn. Ngay cả khi được lắp đặt trong không gian chật hẹp—chẳng hạn như tủ sưởi ấm dưới sàn hoặc khoảng trống trong phòng cơ khí hẹp—tay cầm vẫn không bị cản trở bởi lớp cách nhiệt hoặc tấm kim loại, đảm bảo vận hành dễ dàng mà không bị ràng buộc.
3. Thiết kế hàn cho đường ống đồng nhất, gọn gàng: Sau khi hàn ống đồng mở rộng, thân van có thể được bọc hoàn toàn bằng vật liệu cách nhiệt, chỉ để hở tay cầm. Điều này duy trì tính toàn vẹn của cấu trúc cách nhiệt đường ống tổng thể, mang lại tính thẩm mỹ rõ ràng cho các hệ thống lắp đặt ẩn (chẳng hạn như trên trần treo hoặc trục ống) và giảm thiểu thất thoát nhiệt.
1. Phân tích quang phổ trước khi sản xuất nguyên liệu thô: Tất cả nguyên liệu thô—bao gồm thân van bằng đồng và ống hàn đồng mở rộng—đều trải qua sàng lọc thành phần quang phổ tại chỗ. Bốn chỉ số hiệu suất quan trọng được xác minh: hàm lượng chì, khả năng chống khử kẽm, khả năng chịu nhiệt độ cao và khả năng chống ăn mòn, đảm bảo phôi không đạt tiêu chuẩn bị loại bỏ tại nguồn.
2. Kiểm tra toàn diện 100% thành phẩm: Mỗi Van bi bằng đồng thau nối ống mở rộng đều trải qua ba bài kiểm tra tiêu chuẩn: kiểm tra áp suất vỏ thủy tĩnh, kiểm tra độ kín/rò rỉ dựa trên bong bóng và kiểm tra độ bền 10.000 chu kỳ. Quá trình này lọc ra các khuyết tật như rò rỉ phốt, ràng buộc vận hành và nứt thân van dưới áp suất.
3. Hai kiểm tra khác biệt chuyên biệt: Kiểm tra thâm nhập được thực hiện trên đường hàn của ống đồng mở rộng để phát hiện độ xốp hoặc vết nứt vi mô không nhìn thấy được. Ngoài ra, các thử nghiệm áp suất riêng biệt xác minh tính đồng trục của ren ren và tính toàn vẹn về cấu trúc của sự hợp nhất giữa ống và thân, đảm bảo kiểm soát chất lượng cho hai khu vực dễ bị rò rỉ nhất: đường hàn và mối nối ren.
4. Mã hóa toàn bộ lô để truy xuất nguồn gốc từ đầu đến cuối: Mỗi sản phẩm được đánh dấu bằng laser bằng một mã lô duy nhất và dữ liệu từ mọi giai đoạn—rèn, hàn ống, gia công và kiểm tra—được lưu trữ vĩnh viễn. Đối với mỗi lô hàng, chúng tôi cung cấp báo cáo quang phổ vật liệu, chứng chỉ tuân thủ CE và hồ sơ kiểm tra mối hàn, đáp ứng tất cả các tiêu chuẩn kiểm toán cho đấu thầu dự án HVAC, thông quan ở nước ngoài và nghiệm thu dự án cuối cùng.
1. Hướng dẫn kỹ thuật chuyên ngành: Đội ngũ kỹ thuật chuyên nghiệp cung cấp hướng dẫn riêng về kiểm soát nhiệt độ hàn cho các ống đồng mở rộng, điều chỉnh mô-men xoắn cho các kết nối ren và các quy trình khắc phục sự cố rò rỉ mối hàn và ren, từ đó giảm thời gian làm lại trong quá trình vận hành thử tại chỗ.
2. Phản hồi sau bán hàng nhanh chóng: Chúng tôi cung cấp tư vấn trực tuyến đa ngôn ngữ cho các nhà thầu và nhà sản xuất thiết bị HVAC trên toàn thế giới, giải quyết nhanh chóng các nhu cầu như lựa chọn model dựa trên điều kiện vận hành, yêu cầu lắp ráp và báo cáo lỗi, đồng thời cung cấp khả năng theo dõi 24/24 cho tiến độ đặt hàng số lượng lớn.
3. Giải pháp tùy chỉnh cho các dự án cấp nước và sưởi ấm quy mô lớn: Đối với các đơn đặt hàng số lượng lớn liên quan đến hệ thống sưởi tập trung và điều hòa không khí trung tâm thương mại, chúng tôi cung cấp các kế hoạch cấu hình tùy chỉnh dựa trên bố trí đường ống của phòng cơ khí; chúng tôi cũng đảm bảo cung cấp ổn định, lâu dài các bộ phận hao mòn OEM—chẳng hạn như đế van và miếng đệm thay thế—để đảm bảo hỗ trợ bảo trì đáng tin cậy trong suốt vòng đời của dự án.
4. Bảo hành OEM 12 tháng: Bảo hành 12 tháng tiêu chuẩn áp dụng cho toàn bộ dòng van bi ống dài, ren cái. Trong điều kiện chu kỳ nhiệt thông thường, các vấn đề như nứt mối hàn, rò rỉ ren hoặc hỏng phốt do nguyên liệu thô hoặc quy trình sản xuất gây ra sẽ được khắc phục bằng các bộ phận thay thế và khắc phục kỹ thuật miễn phí.
1. Đường ống điều hòa trung tâm thương mại: Được thiết kế để phù hợp với các cổng ren cái của các bộ điều hòa không khí, ống mở rộng kết nối liền mạch với đường ống đồng chính trong phòng cơ khí. Không gian hàn rộng rãi giúp giảm thiểu các khuyết tật khi lắp đặt tại chỗ, đồng thời mối hàn chắc chắn chống nứt do rung động thiết bị trong thời gian dài, đảm bảo trao đổi nhiệt ổn định quanh năm.
2. Các nhánh ống sưởi ấm dưới sàn tập trung cho khu dân cư: Lý tưởng cho không gian hạn chế của tủ sưởi dưới sàn, các van này có tay cầm mở rộng để kiểm soát dòng chảy dễ dàng. Ống mở rộng cho phép bao phủ lớp cách nhiệt hoàn toàn sau khi hàn vào ống sưởi bằng đồng, giảm thiểu thất thoát nhiệt; Ngoài ra, việc bảo trì từng thiết bị có thể được thực hiện mà không làm thay đổi kết nối ren ở thiết bị chính.
3. Đường ống vào/ra của nồi hơi nước nóng thương mại: Tương thích với các đầu ra có ren cái của nồi hơi, các van này chịu được chu kỳ nhiệt và dao động áp suất vốn có trong hoạt động của nồi hơi. Thiết kế liền mạch, ống mở rộng giúp ngăn chặn sự tích tụ cáu cặn ở nhiệt độ cao, do đó làm giảm tần suất làm sạch đường ống cần thiết.
4. Hệ thống đường ống đồng nước tinh khiết thương mại tập trung dành cho trung tâm thương mại và khách sạn: Thân van rèn không chứa chì tuân thủ các tiêu chuẩn an toàn về nước uống. Phần mở rộng ống đồng mở rộng cho phép hàn sạch, hợp vệ sinh và kết nối trực tiếp với bộ lọc nước chính mà không cần bộ chuyển đổi bổ sung, lý tưởng cho việc lưu thông cấp nước thương mại lâu dài, liên tục.
Trả lời: Với các đầu hàn ngắn tiêu chuẩn, không gian hạn chế khiến mỏ hàn khó di chuyển; Những người thợ hàn mới vào nghề thường gặp khó khăn với sự thâm nhập nông hoặc sự hợp nhất không hoàn toàn ở một bên, dẫn đến rò rỉ chậm và cần phải làm lại sau khi lắp đặt. Sản phẩm này có ống bọc đồng mở rộng mang lại nhiều không gian hàn hơn, đảm bảo độ sâu hàn đồng đều. Điều này làm giảm đáng kể tỷ lệ làm lại và rút ngắn thời gian xây dựng tại chỗ cho các dự án HVAC, khiến nó trở nên lý tưởng cho việc lắp đặt thương mại quy mô lớn.
Trả lời: Thân van và ống mở rộng được nối với nhau bằng quy trình hàn composite tích hợp tại nhà máy. Mỗi thiết bị đều trải qua thử nghiệm kép: kiểm tra độ thẩm thấu của đường hàn và thử nghiệm lão hóa theo chu kỳ ở nhiệt độ cao/thấp. Thế năng điện hóa của hai kim loại được kết hợp để ngăn ngừa sự ăn mòn, tách lớp hoặc hỏng mối hàn trong điều kiện chu trình nhiệt không đổi thường thấy trong hệ thống lò hơi và hệ thống sưởi dưới sàn.
Trả lời: Sự sai lệch về độ đồng trục của ren có thể gây ra lực nén và biến dạng không đồng đều của miếng đệm kết nối, làm cho mối nối ren dễ bị rò rỉ vi mô trong các chu kỳ áp suất nước nóng và lạnh xen kẽ. Sản phẩm này được hiệu chuẩn riêng cho độ chính xác đồng trục tại nhà máy, đảm bảo trục ren thẳng hàng hoàn hảo với đường tâm kênh dòng chảy của thân van. Điều này dẫn đến lực nén đồng đều của miếng đệm, đảm bảo độ kín ổn định, không bị rò rỉ ở mối nối ren trong quá trình hoạt động lâu dài.
Trả lời: Kiểm tra thủy tĩnh thông thường chỉ có thể phát hiện các vết nứt lớn, rõ ràng và không xác định được các khuyết tật tiềm ẩn như lỗ khí nhỏ bên trong hoặc vết nứt vi mô trong đường hàn. Ngược lại, thử nghiệm thẩm thấu cho phép quét toàn diện toàn bộ đường nối ống hàn mở rộng, cho phép loại bỏ sớm các sản phẩm có nguy cơ rò rỉ trong tương lai; điều này khiến nó trở nên lý tưởng cho các dự án yêu cầu hoạt động lâu dài, không bị gián đoạn, chẳng hạn như hệ thống sưởi ấm thương mại và khu vực.
Trả lời: Khoang bên trong, không có "vùng chết" hạn chế dòng chảy, mang lại khả năng chống dòng nước tối thiểu và ngăn ngừa sụt áp; do đó, hiệu suất trao đổi nhiệt của điều hòa không khí trung tâm và độ đồng đều nhiệt độ của hệ thống sưởi dưới sàn vẫn không bị ảnh hưởng bởi tổn thất liên quan đến van. Hệ thống không yêu cầu tăng công suất bơm tuần hoàn, từ đó giảm mức tiêu thụ điện của thiết bị trong quá trình hoạt động liên tục, lâu dài.
Trả lời: Phần ống hàn đồng mở rộng của thân van có thể được bọc hoàn toàn bằng vật liệu cách nhiệt, chỉ để hở phần tay cầm dài. Điều này giúp loại bỏ nhu cầu về không gian giải phóng mặt bằng quá mức; van có thể dễ dàng mở hoặc đóng 90 độ trong tủ đa tạp có kích thước tiêu chuẩn, đảm bảo không có vấn đề gì về tắc nghẽn tay cầm hoặc vận hành khó khăn.
